本章测试程序

图像运算

加减乘除

  • 图像相加:

    PYTHON
    # 图像直接相加
    imgA + imgB
    cv2.add(imgA,imgB)
    cv2.addWeighted(imgA, alpha, imgB, beta, gamma)
    • imgA + imgB当数值大于一个字节时,大于一个字节的位数都被丢失了。 $$ (A + B) \ % \ 256 $$

    • cv2.add(imgA,imgB)当数值超过255时,取值为255 $$ \min(A+B,255) $$

    • cv2.addWeighted(imgA, alpha, imgB, beta, gamma): $$ \rm min(round(A*\alpha + B *\beta + \gamma),255) $$

  • 图像相乘: 规则与相加类似

位运算

PYTHON
# 与运算
bitwise_and(src1:image, src2:image[, dst[, mask]]) -> dst
# 或运算
bitwise_or(src1:image, src2:image[, dst[, mask]]) -> dst
# 异或运算
bitwise_xor(src1:image, src2:image[, dst[, mask]]) -> dst
# 非
bitwise_not(src1:image[, dst[, mask]]) -> dst
  • 与、或、异或: 实质就是两个图像数组,相同位置的数据直接进行与、或、异或运算。
    • 与: 图片亮度会整体变暗,与运算会将值变小,不超过255
    • 或: 图片亮度会整体变亮,与运算会将值变大,不超过255

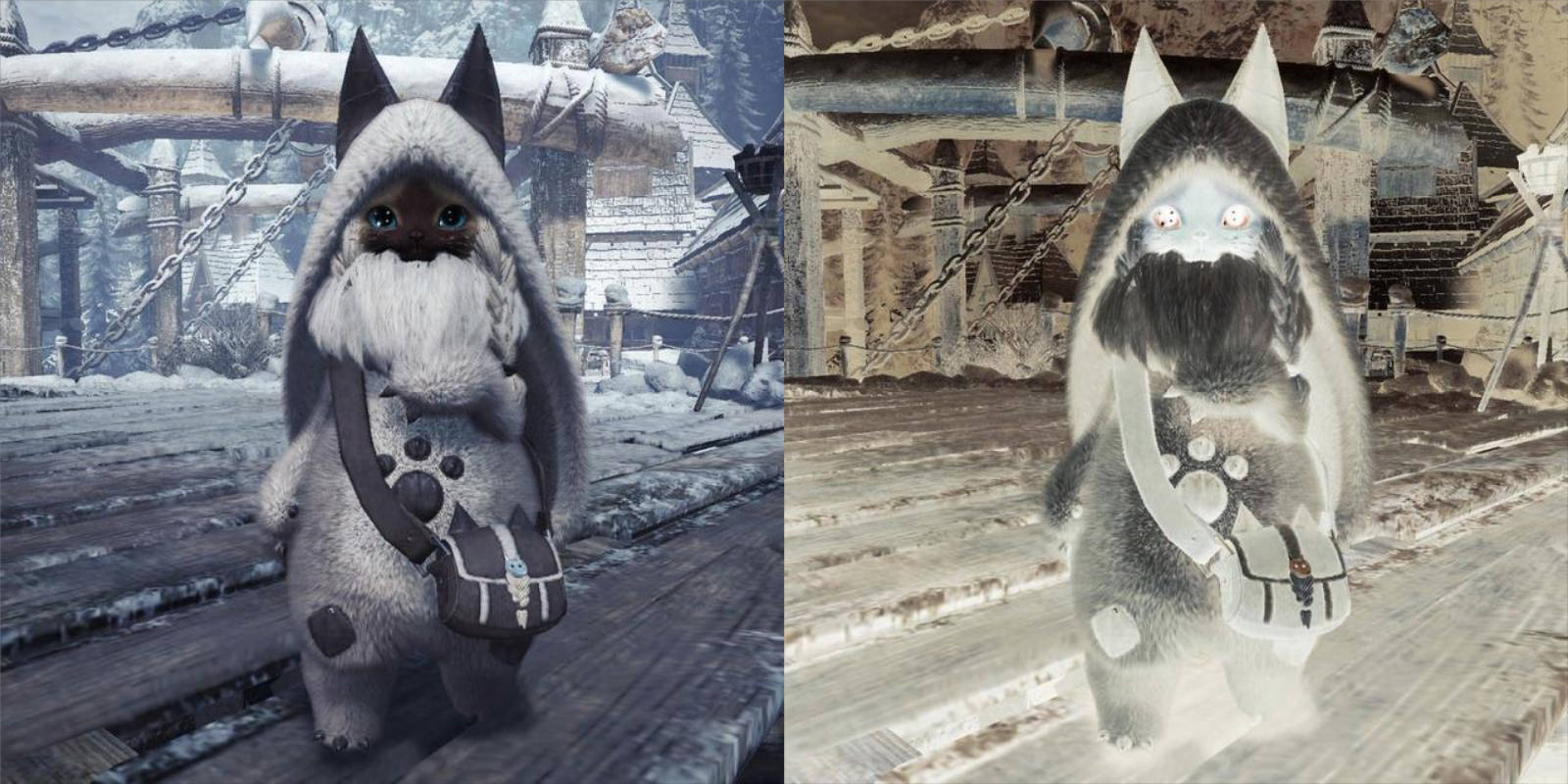

  • 非: 与程序中按位取反不一样,OpenCV 中实现的是对颜色反转 $$ dst = 255 - src $$

翻转与旋转

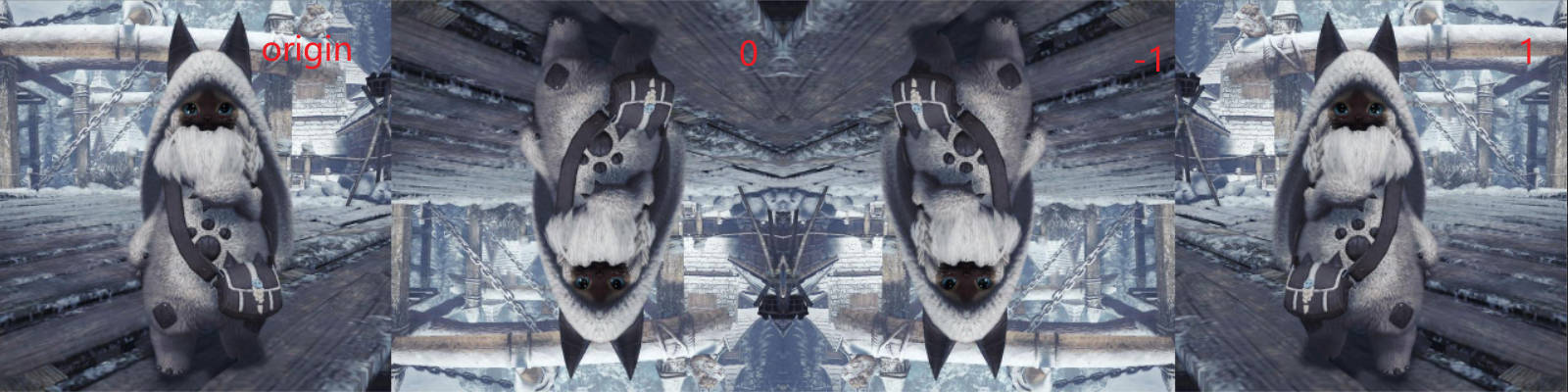

翻转

PYTHON
# 翻转
# flip(src, flipCode[, dst]) -> dst
# flipCode = 0:垂直翻转
# flipCode < 0:垂直 + 水平翻转
# flipCode > 0:水平翻转
img0 = cv2.flip(img,0)
imgLow0 = cv2.flip(img,-1)
imgGreat0 = cv2.flip(img,1)

旋转

作用: 以图片中心,对图片进行旋转,角度只能为 180,顺时针 90,逆时针90。

PYTHON
# 旋转
# rotate(src, rotateCode[, dst]) -> dst
# roteCode:cv2.ROTATE_
imgr = cv2.rotate(img,cv2.ROTATE_180)

仿射变换

介绍

仿射变换就是对图片的像素坐标进行位置变换,进而实现对图片的平移、旋转和缩放。对于图片中的像素会定义一个坐标系,该坐标系以横向像素为x轴,高度像素为y轴,坐标原点为图片左上角。

仿射变换中集合中的一些性质保持不变:

  • 共线性:若几个点变换前在一条线上,则仿射变换后仍然在一条线上
  • 平行性:若两条线变换前平行,则变换后仍然平行
  • 共线比例不变性:变换前一条线上的两条线段的比例在变换后比例不变

变换的数学表达

平移

将原图的像素坐标进行移动,其数学表达就为

$$\begin{aligned} x = x_c + t_x \\ y = y_c + t_y \end{aligned}$$

$(x_c,y_c)$ 为原图像素的坐标,$(x,y)$为变换后的像素坐标,$(t_x,t_y)$移动的距离。将上面公式改写成矩阵形式

$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \end{bmatrix}$$

缩放

将原图的像素坐标进行缩放,其数学表达就为

$$\begin{aligned} x = \alpha_x x_c \\ y = \alpha_y y_c \end{aligned}$$

其矩阵形式为

$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} \alpha_x & 0 \\ 0 & \alpha_y \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix}$$

旋转

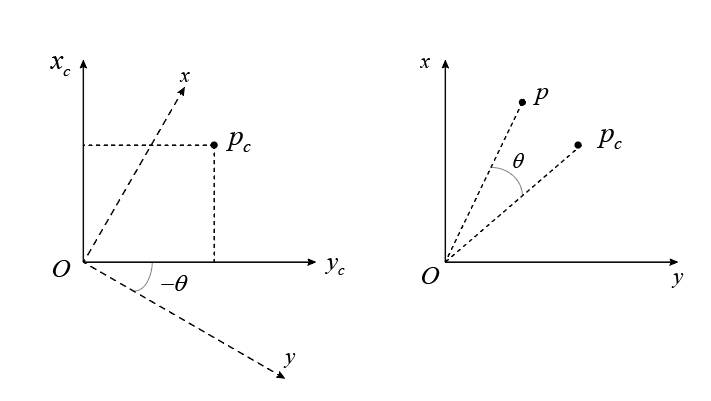

像素点$P_c(x_c,y_c)$ 点逆时针旋转 $\theta$ 角,旋转到 $P(x,y)$ 位置。可以当作是坐标系 $Ox_c y_c$ 逆时针旋转 $- \theta$ 角后,$P_c$ 像素点在 $Oxy$ 坐标系的位置,因此可以推导出坐标变换

$$\begin{aligned} x &= x_c \cos(-\theta) + y_c \sin(- \theta)\\ y &= - x_c \sin(-\theta) + y_c \cos(- \theta) \end{aligned}$$

化简得到矩阵形式

$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} \cos(\theta) & - \sin(\theta) \\ \sin(\theta) & \cos(\theta) \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix}$$

变换矩阵

上一小节推导了平移、缩放、旋转的数学表达公式:

$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \end{bmatrix}$$
$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} \alpha_x & 0 \\ 0 & \alpha_y \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix}$$
$$\begin{bmatrix} x \\ y \end{bmatrix} = \begin{bmatrix} \cos(\theta) & - \sin(\theta) \\ \sin(\theta) & \cos(\theta) \end{bmatrix} \begin{bmatrix} x_c \\ y_c \end{bmatrix}$$

从中可以看出缩放和旋转都能通过一个 2x2 的矩阵进行变换,而平移带有一个偏移项,为统一变换矩阵形式,就可以将平移改写为:

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix} $$

同样,也将旋转和缩放改写为 3x3 的形式:

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} \alpha_x & 0 & 0 \\ 0 & \alpha_y & 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$
$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} \cos(\theta) & - \sin(\theta) & 0\\ \sin(\theta) & \cos(\theta) & 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

综上,旋转、平移、缩放都可以通过一个3x3的变换矩阵,实现坐标变换。该变换矩阵还能实现切变、对称翻转操作。

变换叠加

上文所的变换都是实现图像旋转、缩放、平移、切边的单步变换,通过变换矩阵就可以实现更便捷的多步变换。假设旋转的变换矩阵为R;平移的变换矩阵为M;缩放的变换矩阵为S,那么旋转、平移、缩放的组合变换就能写为:

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = M_k R_j S_i \dotsm R_1 M_2 S_1 M_1 \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

组合变换的变换矩阵顺序为「从右往左」,这样就能首先计算出整体的变换矩阵 $M_k R_j S_i \dotsm R_1 M_2 S_1 M_1$ 的结果,然后才进行像素的坐标变换。

变换矩阵的逆推

观察图中所有变换矩阵,其形式可以写为:

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

也就是说从图片A变换到图片B的「仿射变换矩阵」一共有6个未知数,而一组$(x,y),(x_c,y_c)$ 就能构造2组方程,所以需要3组对应的像素点坐标。

OpenCV 代码

PYTHON
# 逆时针旋转转变换矩阵
# center,旋转中心
# angle,逆时针旋转角度
# scale,图片缩放值

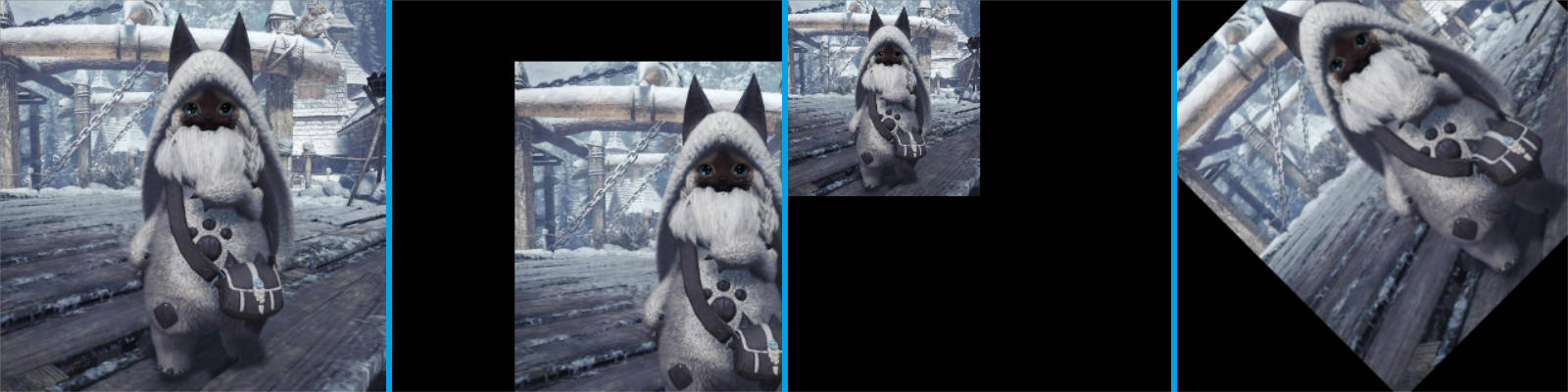

cv2.getRotationMatrix2D: (center: tuple, angle, scale) -> dst

# M :仿射变换矩阵
# dsize :输出图片的大小
# flags:图片的插值算法,默认算法就不错
# borderMode:查看 图像边界扩展 小节
cv2.warpAffine(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]]) -> dst

# 仿射变换矩阵逆推
# src:3x2 的 numpy.ndarray 矩阵,数据类型为 np.float
# dst:3x2 的 numpy.ndarray 矩阵,数据类型为 np.float
cv2.getAffineTransform(src, dst) -> M

透视变换

齐次坐标

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

仿射变换中,用来表示「二维像素位置」的坐标为

$$\begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$$

从形式上来说,这就是用了「三维坐标」来表示「二维坐标」,即 降维打击。在将1进行符号化,用w进行代替

$$\begin{bmatrix} x \\ y \\ w \end{bmatrix}$$

这种表达 n-1 维坐标的 n 维坐标,就被称之为「齐次坐标」。

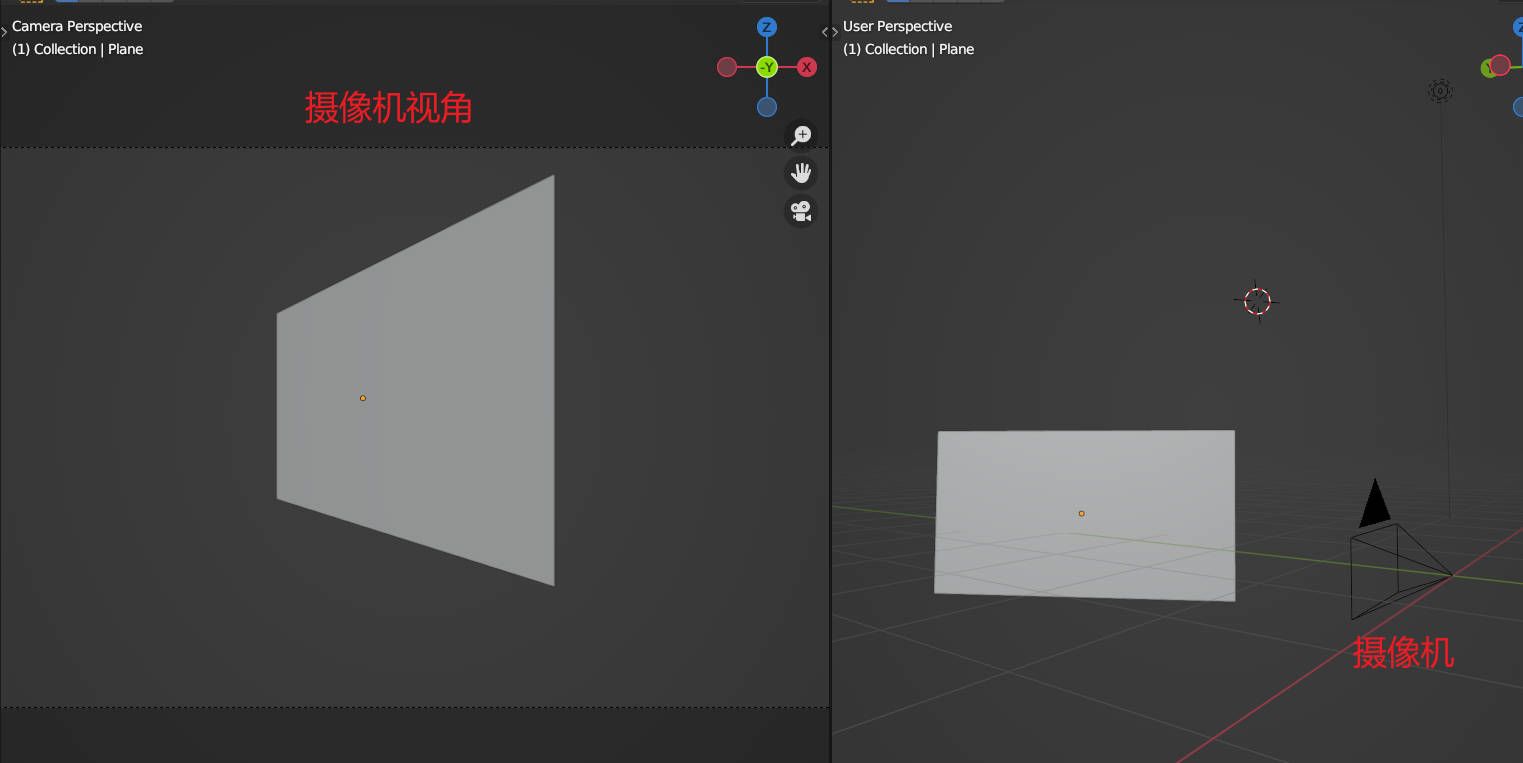

透视

透视的目的就是实现 近大远小,也就是需要有纵向的深度,而像素位置 $(x,y)$ 只能表示像素在平面上的位置关系,此时「齐次坐标」就能排上用场了。三维的齐次坐标虽然表示的二维的平面,但是其本质还是一个三维空间的坐标值,这样就能将图片像素由「二维空间」扩展到「三维空间」进行处理,齐次坐标的w分量也就有了新的含义:三维空间的深度。

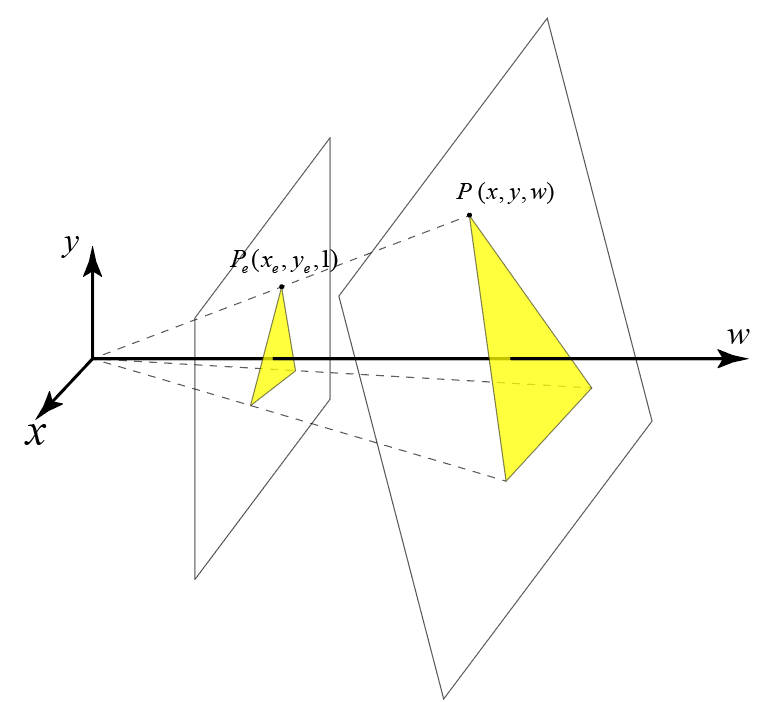

在「仿射变换」中,像素的齐次坐标为 $[x,y,1]^T$,可以解释为图像位于三维空间 的 $w=1$ 平面上,即 $w=1$ 平面就是我们在三维空间中的视线平面(三维空间中的所有东西都被投影到 $w=1$ 平面,然后我们才能看见)。「透视」就规定了所有物体如何投影到视线平面上,即「近大远小」。数学描述就是根据像素三维空间中的坐标点 $P(x,y,w)$ 得出像素在视线平面上的坐标 $P_e(x_e,y_e,1)$,两个关系如图所示,根据三角形相似定理就能得出:

$$\begin{aligned} \frac{x}{x_e} = \frac{w}{1} \\ \frac{y}{y_e} = \frac{w}{1} \end{aligned}$$

整理得:

$$\begin{aligned} x_e = \frac{x}{w} \\ y_e = \frac{y}{w} \\ 1 = \frac{w}{w} \end{aligned}$$

上述公式就实现了三维空间像素坐标向视线平面的透视投影。

透视变换

$$\begin{bmatrix} x \\ y \\ w \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & a_{33}\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

根据「仿射变换」可知,上述矩阵就能实现图片像素坐标 $[x_e,y_e,1]^T$ 在三维空间中的旋转、缩放、切变的变换操作(没有三维空间的平移,变换矩阵差一个维度),得到像素位置变换后的三维坐标就为 $[x,y,w]^T$。再将新的像素齐次坐标进行透视处理,将坐标映射到 $w=1$ 平面, 得到的像素位置就是最终「透视变换」的结果。

因此透视变换的变换矩阵就能改写为

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \frac{1}{w} \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & a_{33}\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

由于w是一个常量,也可以放入变换矩阵:

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & a_{33}\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

将矩阵拆解

$$\begin{aligned} x' &= a_{11} x_c + a_{12} y_c + a_{13}\\ y' &= a_{21} x_c + a_{22} y_c + a_{23} \\ 1 &= a_{31} x_c + a_{32} y_c + a_{33} \\ \end{aligned}$$

根据齐次坐标透视规则

$$\begin{aligned} x' &= \frac{a_{11} x_c + a_{12} y_c + a_{13}}{a_{31} x_c + a_{32} y_c + a_{33}} \\ y' &= \frac{a_{21} x_c + a_{22} y_c + a_{23}}{a_{31} x_c + a_{32} y_c + a_{33}} \end{aligned}$$

可以看出,对分式上下乘以一个非零常数 $\alpha$ ,值不变

$$\begin{aligned} x' &= \frac{ \alpha ( a_{11} x_c + a_{12} y_c + a_{13} )}{\alpha( a_{31} x_c + a_{32} y_c + a_{33} )} \\ y' &= \frac{\alpha( a_{21} x_c + a_{22} y_c + a_{23} )}{\alpha( a_{31} x_c + a_{32} y_c + a_{33} )} \end{aligned}$$

再将上面的式子写成矩阵形式

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \alpha \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & a_{33}\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

可以看出变换矩阵乘以一个非零常数,对结果无影响,那么就直接令 $\alpha = \frac{1}{a_{33}}$

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \frac{1}{a_{33}} \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & a_{33}\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

其结果就为

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & 1\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

可以看出两张图片之间的透视变换,只涉及8个自由度。

[!tip|style:flat] 从最后的公式形式可以看出,仿射变换其实就是透视变换的一种特例,仿射变换只是 $w=1$ 的平面内进行平移、缩放、旋转等。

透视变换逆推

根据下式可知,一对像素坐标点 $(x_c,y_c),(x’,y’)$ 只能构成2组方程

$$\begin{aligned} x' &= \frac{a_{11} x_c + a_{12} y_c + a_{13}}{a_{31} x_c + a_{32} y_c + a_{33}} \\ y' &= \frac{a_{21} x_c + a_{22} y_c + a_{23}}{a_{31} x_c + a_{32} y_c + a_{33}} \end{aligned}$$

然后透视变换矩阵具有8个未知变量,所以逆向求解变换矩阵需要4对像素坐标

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13}\\ a_{21} & a_{22} & a_{23}\\ a_{31} & a_{32} & 1\\ \end{bmatrix} \begin{bmatrix} x_c \\ y_c \\ 1 \end{bmatrix}$$

OpenCV 代码

PYTHON

# 逆向计算透视变换矩阵
# srcPoints : 像素点坐标
# dstPoints : 像素点坐标
cv2.getPerspectiveTransform(srcPoints:np.ndarray, dstPoints:np.ndarray[, solveMethod]) -> retval

# 透视变换
# src :图片
# M :透视变换矩阵 3x3
# dsize : 要显示的图片大小
cv2.warpPerspective(src:image, M, dsize[, dst[, flags[, borderMode[, borderValue]]]]) -> dst:image

图像边界扩展

作用: 当图像需要变大,但是不想直接缩放,则可以选择不同的方法将图片外围进行扩展,使得原图变大

PYTHON
destImage = cv2.copyMakeBorder(src: Mat,
                              top_size, bottom_size, left_size, right_size,
                              borderType)
  • top_size, bottom_size, left_size, right_size:图片上下左右,需要填充的像素值

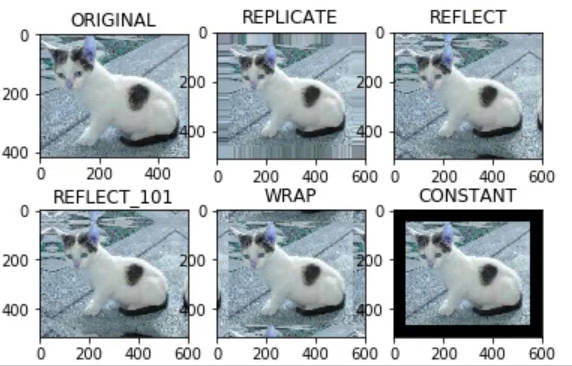

  • borderType:填充方式

    • BORDER_REPLICATE:复制法,将最边缘像素向外复制。
    • BORDER_REFLECT:反射法,对感兴趣的图像中的像素在两边进行复制例如:dcba | abcd(原图) | dcba
    • BORDER_REFLECT1O1:反射法,也就是以最边缘像素为轴,例如 dcb | abcd(原图) | cba,没有复制最边缘的像素
    • BORDER_WRAP:外包装法,abcd | abcd | abcd ,重复原图
    • BORDER_CONSTANT:常量法,边界用常数值填充。111 | abcd | 111
