图像滤波

8 min
3848 words
Categories: 机器视觉 OpenCV
Tags: 图像滤波 卷积 边缘检测

本章测试程序

卷积操作

图片卷积原理

PYTHON
# ddepth：图片位深，-1 为默认值
# kernel：卷积核，数据类型为 np.float
# delta：卷积计算后的偏移量 src * kernel + delta
cv2.filter2D(src, ddepth, kernel:np.ndarray[, dst[, anchor[, delta[, borderType]]]]) -> dst

低通滤波

方盒滤波与均值滤波

  • 卷积核 $$ K = \alpha \begin{bmatrix} 1 & 1 & \dotsm & 1 \ 1 & 1 & \dotsm & 1 \ & & \dotsm & \ 1 & 1 & \dotsm & 1 \ \end{bmatrix}_{h \times w} $$
  • 正交化：$\alpha = \frac{1}{h w}$，即将卷积核对应的值全部相加，再求平均。正交化的方盒滤波也称之为「均值滤波」
PYTHON
# 方盒滤波
# normalize：正交化，一般都设置为 True
cv2.boxFilter(src, ddepth, kernelSize:tuple[, dst[, anchor[, normalize[, borderType]]]]) -> dst

# 均值滤波
cv2.blur(src, kernelSize:tuple[, dst[, anchor[, borderType]]]) -> dst

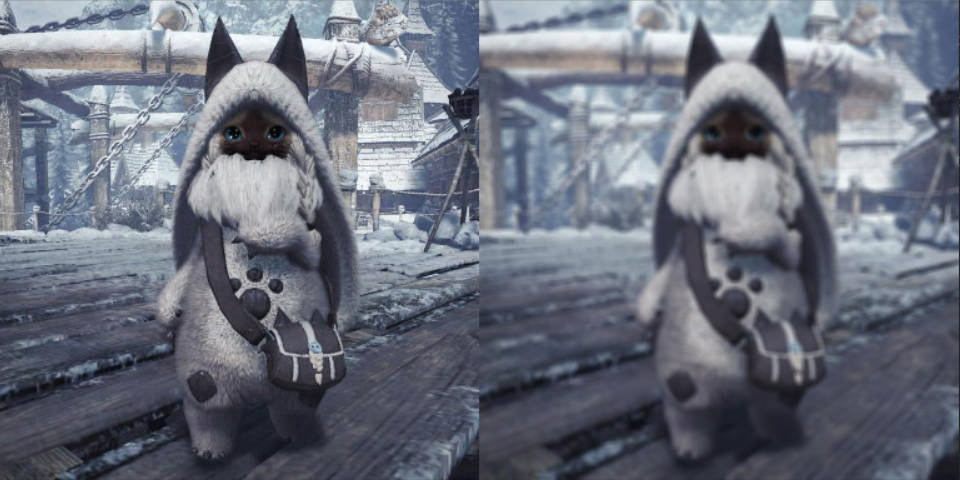

  • 效果：卷积核框住的像素点求均值

高斯滤波

高斯分布

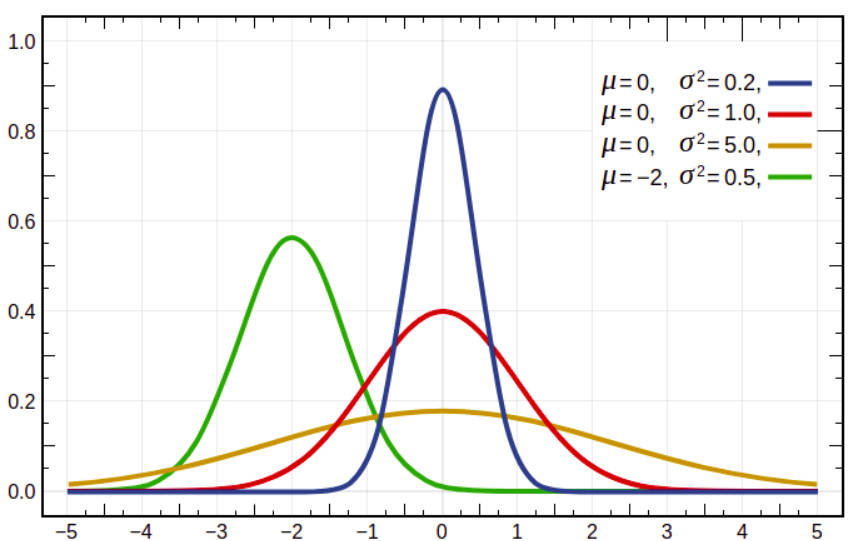

一维高斯分布概率密度函数：

$$f(x) = \frac{1}{\sigma \sqrt{2 \pi}} e^{-\frac{(x-\mu)^2}{2 \sigma^2}}$$

其中 $\mu$ 为样本均值；$\sigma$为样本标准差。

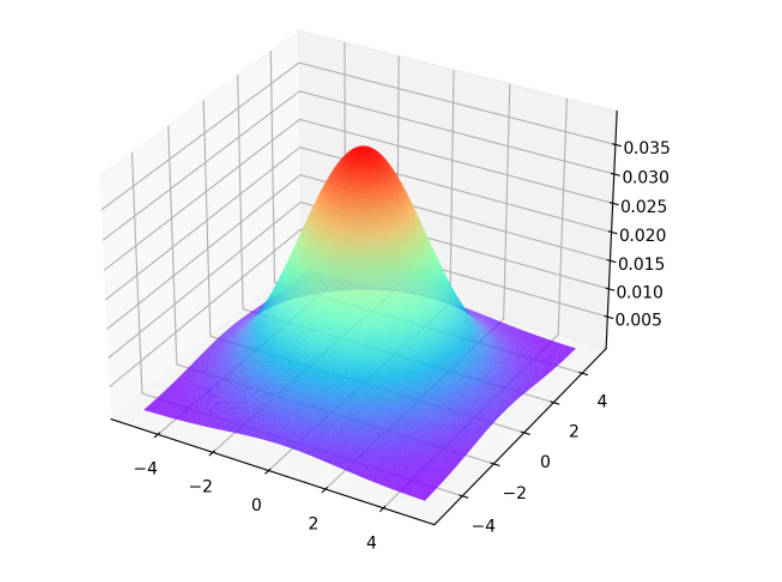

二维高斯分布概率密度函数：

$$f(x, y)=\left(2 \pi \sigma_{1} \sigma_{2} \sqrt{1-\rho^{2}}\right)^{-1} \exp \left[-\frac{1}{2\left(1-\rho^{2}\right)}\left(\frac{\left(x-\mu_{1}\right)^{2}}{\sigma_{1}^{2}}-\frac{2 \rho\left(x-\mu_{1}\right)\left(y-\mu_{2}\right)}{\sigma_{1} \sigma_{2}}+\frac{\left(y-\mu_{2}\right)^{2}}{\sigma_{2}^{2}}\right)\right]$$

其中 $\mu_1,\mu_2$ 为 $x,y$ 的均值；$\sigma_1,\sigma_2$ 为 $x,y$ 的标准差；$\rho$ 为 $x,y$ 的相关系数。

二维高斯分布太复杂，作如下假设：

  • $\mu_1 = \mu_2 = 0$
  • $\rho = 0$

得

$$f(x,y) = \frac{1}{2 \pi \sigma_1 \sigma_2} \exp{ \left [ - \frac{1}{2}(\frac{x^2}{\sigma_1^2} + \frac{y^2}{\sigma_2^2} ) \right ]}$$

滤波

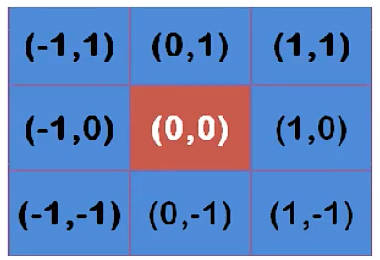

![](./resources/gaussKernelIndex.jpg)
  1. 将坐标值带入简化后的二维高斯分布概率密度函数，并取 $\sigma_1 = \sigma_2 =1.5$

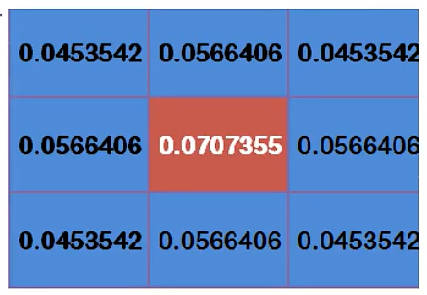

  2. 由于计算得到的值只是概率密度，并非概率值，所以还需要将其转为概率。求得整个卷积核的总加和值，然后每个值再除以总和值，得到高斯模板卷积核

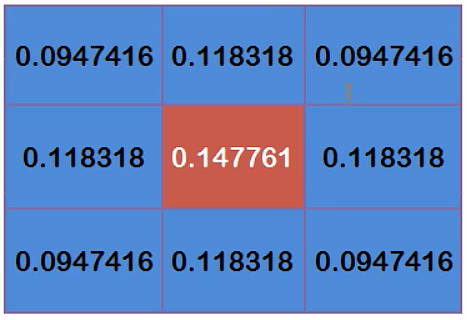

  3. 整数高斯模板：所有概率值除以左上角的概率值，然后四舍五入获得整数值。
  4. 最后用获得的高斯模板卷积核，进行卷积计算

OpenCV 代码

PYTHON
# sigmaX ：x 的标准差，不指定的话，根据 kernelSize 进行计算
# sigmaY ：y 的标准差，默认等于 sigmaX
cv2.GaussianBlur(src, kernelSize:tuple, sigmaX[, dst[, sigmaY[, borderType]]]) -> dst
  • 效果：卷积核框住的所有像素进行加权平均，中心点权重大，远离中心点的像素权重值小；卷积核尺寸控制了参与加权平均的像素范围。

中值滤波

  • 实现： 对卷积核框住的像素值进行排序；取中间值作为输出结果。
PYTHON
cv2.medianBlur(src, kernelSize:int[, dst]) -> dst

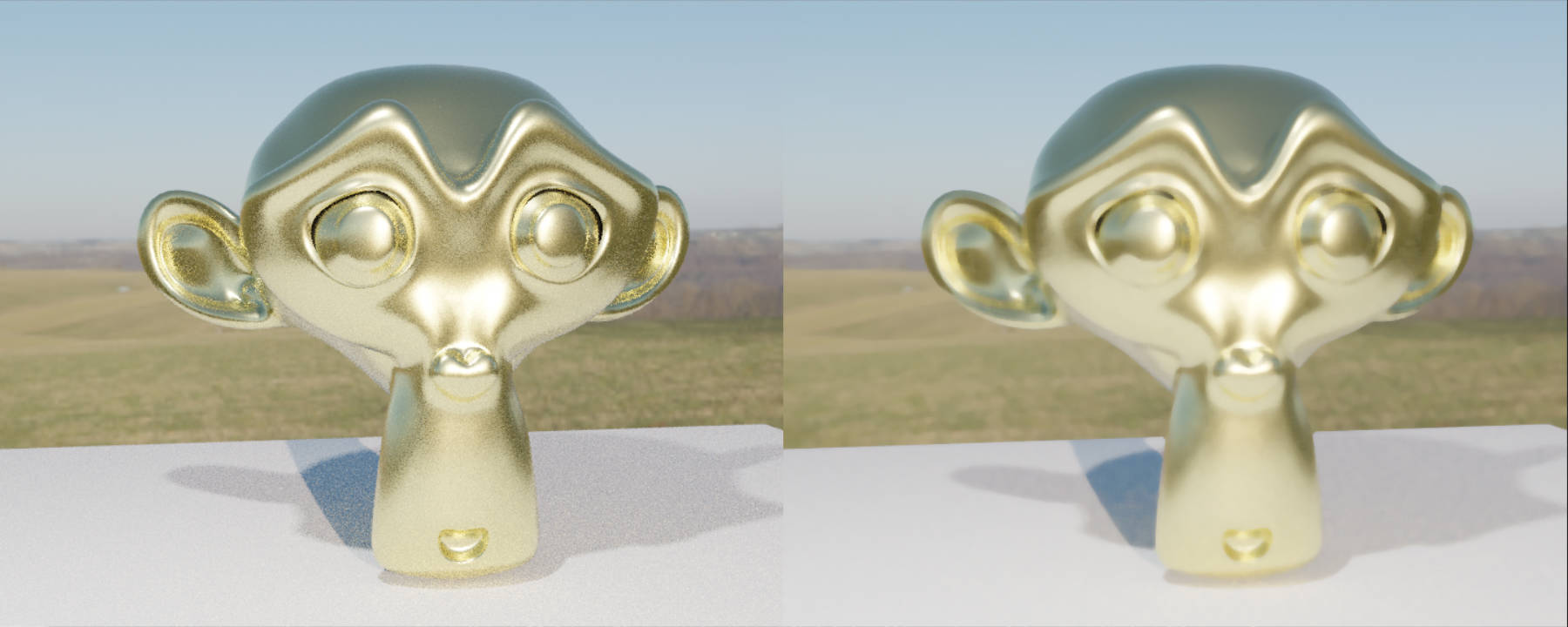

  • 椒盐噪声：随机出现的「纯白点」或者「纯黑点」
  • 效果：去除「椒盐噪声」效果最好

双边滤波

原理

  • 原因： 高斯滤波在去除高斯噪声的同时，也会不加区分的将图像中的「边缘」一并给加权平均了，所以就导致图片整体看起来很模糊。为了保护边缘，就产生了「双边滤波算法」。
  • 图像边缘： 边缘的产生就是因为相邻的像素的颜色通道差别太大，因此，对相邻像素的颜色做差，就能标记出边缘（差值越大，就说明边缘的可能性越高）。

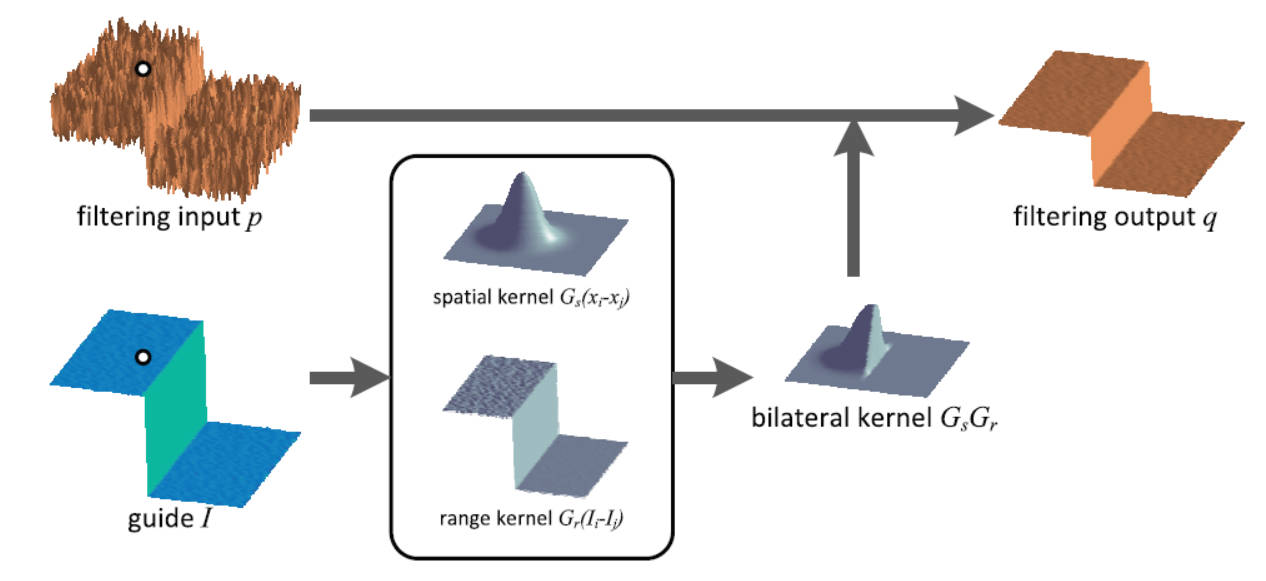

  • 算法思路： 在高斯滤波的基础上在添加一个灰度距离权重。灰度距离越大，灰度距离权重越小，这样像素在高斯模糊中的占比就越小，进而实现只对颜色相近的像素进行高斯滤波。

  • 算法：

    $$ I_{bf} = \frac{1}{W} \sum_{p \in K} G_s(p)G_r(p) I_p $$

    • $I_{bf}$：卷积操作后像素输出值
    • $K$：卷积核框住的像素
    • $G_s(p)$：高斯概率密度函数，卷积核中心像素坐标 $q(x_q,y_q)$，卷积核中某一像素坐标 $p(x_p,y_p)$， $$ \begin{aligned} G_s(p) &= \exp{(-\frac{||p-q||^2}{2\sigma_s^2})} \ &= \exp{(-\frac{(x_p-x_q)^2 + (y_p - y_q)^2}{2\sigma_s^2})} \end{aligned} $$
    • $G_r(p)$：灰度值距离权重，灰度距离越大，灰度距离权重越小。卷积核中心像素 $I_q$，积核中某一像素 $I_p$ $$ \begin{aligned} G_r(p) &= \exp (- \frac{||I_p - I_q||^2}{2 \sigma_r^2}) \ &= \exp (-\frac{[ \rm gray(I_p) - gray(I_q) ]^2}{2\sigma_r^2}) \end{aligned} $$
    • $W$：$\sum\limits_{p \in K} G_s(p)G_r(p)$ 的值并不等于1，所以还需要进行权重的归一化 $$ W = \sum\limits_{p \in K} G_s(p)G_r(p) $$

OpenCV 代码

PYTHON
# sigmaColor：sigma_s，高斯分布的标准差
# sigmaSpace：sigma_r，灰度距离的控制值
cv2.bilateralFilter(src, kernelSize:int, sigmaColor, sigmaSpace[, dst[, borderType]]) -> dst
  • 效果： 同样的 $\sigma_s$ 值和卷积核大小，双边滤波轮廓清晰度更高，去高斯噪声能力相对弱一点。

高通滤波

sobel 算子

  • 原理：对图像邻近的灰度像素进行求导，斜率较大的地方，边缘的概率最大。

  • 差分法：图像中近似求导的方法 $$ I’(x_i) = \frac{I(x_{i+1}) -I(x_i) }{x_{i+1} - x_i} $$

    这里只对像素的一个方向进行求偏导（x方向或者y方向）。求导的实际操作仍然是卷积操作，所以对于分母差值也可以省略掉

    $$ I’(x_i) = I(x_{i+1}) -I(x_i) $$

  • 卷积核

    • x方向求偏导：提取竖向的边缘，目标像素左右的像素进行差值计算 $$ G_x = \begin{bmatrix} -1 & 0 & +1 \ -2 & 0 & +2 \ -1 & 0 & +1 \ \end{bmatrix} $$
    • y方向求偏导：提取横向的边缘，目标像素上下的像素进行差值计算 $$ G_y = \begin{bmatrix} -1 & -2 & -1 \ 0 & 0 & 0 \ +1 & +2 & +1 \ \end{bmatrix} $$
PYTHON
# ddepth：cv2.CV_， 结果图像的位深
# dx：对 x 方向求偏导
# dy：对 y 方向求偏导
# ksize：卷积核大小
cv2.Sobel(src, ddepth, dx:bool, dy:bool[, dst[, ksize:int[, scale[, delta[, borderType]]]]]) -> dst

# src中的数据取绝对值
cv2.convertScaleAbs(src[, dst[, alpha[, beta]]]) -> dst
代码案例
PYTHON
import cv2
import numpy as np

img = cv2.imread('./cat.jpeg',cv2.IMREAD_GRAYSCALE)
img = cv2.resize(img,(0,0),fx=0.6,fy=0.6)

# Sobel(src, ddepth, dx, dy[, dst[, ksize:int[, scale[, delta[, borderType]]]]]) -> dst
# 竖着的边界
imgv = cv2.Sobel(img,cv2.CV_16S,dx=1,dy=0,ksize=3)
imgv = cv2.convertScaleAbs(imgv)

# 横着的边界
imgh = cv2.Sobel(img,cv2.CV_16S,dx=0,dy=1,ksize=3)
imgh = cv2.convertScaleAbs(imgh)

# 边界叠加
imga = cv2.add(imgh,imgv)

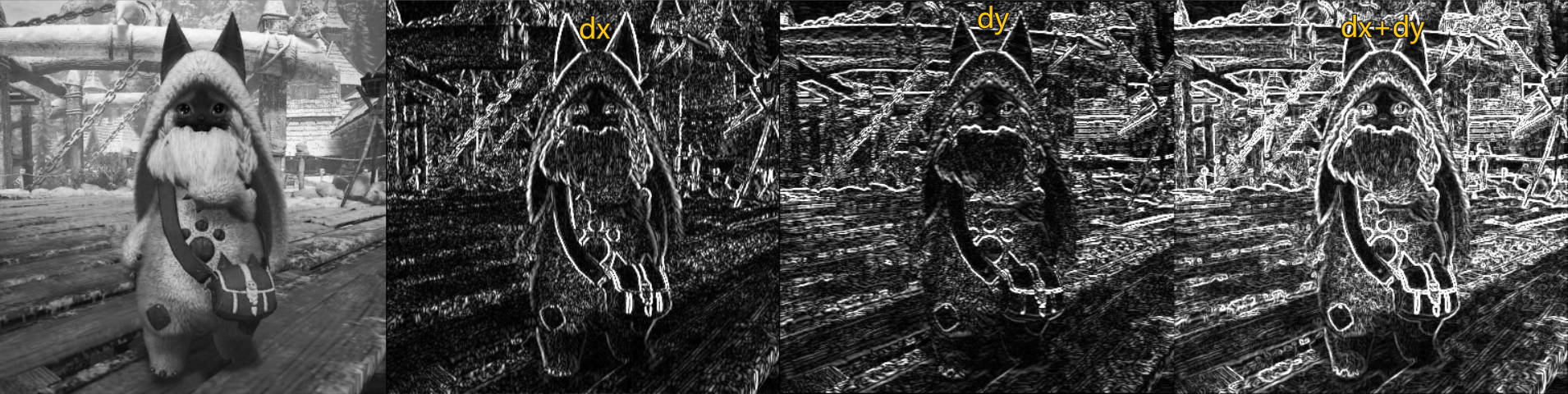

cv2.imshow('sobel',np.hstack((img,imgv,imgh,imga)))
cv2.waitKey(0)
cv2.destroyAllWindows()

Schar 算子

  • 介绍： 对 Sobel 算子的改进。

  • 卷积核： 卷积核大小固定3x3

    • x方向求偏导：提取竖向的边缘，目标像素左右的像素进行差值计算 $$ G_x = \begin{bmatrix} -3 & 0 & +3 \ -10 & 0 & +10 \ -3 & 0 & +3 \ \end{bmatrix} $$
    • y方向求偏导：提取横向的边缘，目标像素上下的像素进行差值计算 $$ G_y = \begin{bmatrix} -3 & -10 & -3 \ 0 & 0 & 0 \ +3 & +10 & +3 \ \end{bmatrix} $$
PYTHON
cv2.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]]) -> dst

拉普拉斯算子

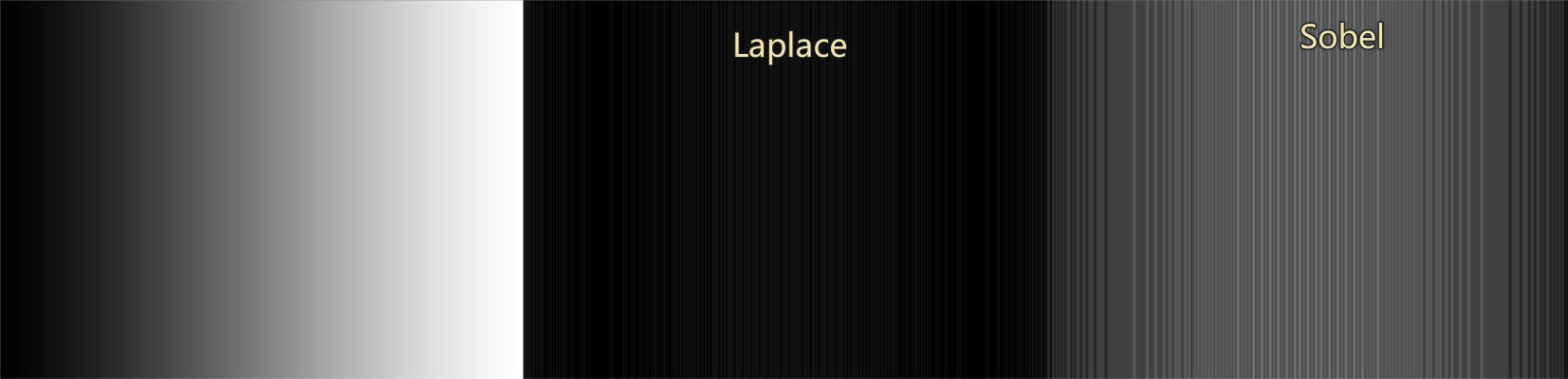

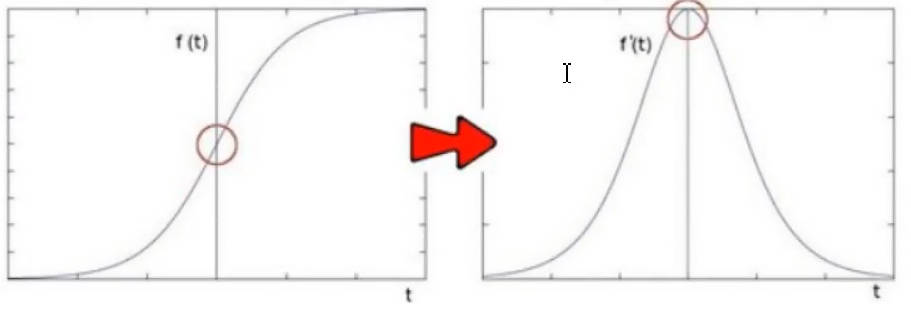

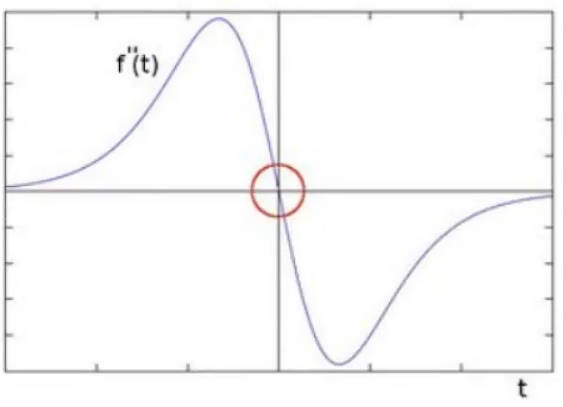

  • 思想： Sobel算子是对像素求解一阶导数，最大值处就是边缘；对一阶导数再求导，那么零值处就是边缘，但是，由于利用差分进行计算而且像素点也是离散的，进度丢失大，这个「零」的表现其实不明显。边界显示的还是主要两边的峰值。

  • 二阶差分：

    一阶差分近似为 $$ I’(x_{i+1}) = I(x_{i+1}) -I(x_i) $$ 对一阶差分求导 $$ \begin{aligned} I’’(x_i) &= I’(x_{i+1}) - I’(x_i) \ &= I(x_{i+1}) - I(x_{i}) - [ I(x_{i}) -I(x_{i-1}) ] \ &= I(x_{i+1}) - 2I(x_{i}) + I(x_{i-1}) \end{aligned} $$
    该求导结果只考虑了一个方向的，现在考虑两个方向 $$ \begin{aligned} I’’(x_i,y_i) &= I’’{xx}(x{i},y_{i}) + I’’yy(x_i,y_i) + I’’{xy}(x_i,y_i) \ &= I’’{xx}(x{i},y_{i}) + I’’yy(x_i,y_i) \end{aligned} $$ 其中x,y方向是相互独立的 $I’’{xy}=0$，因此求解得 $$ I’’(x_i,y_i) = I(x_{i+1},y_{i}) + I(x_{i-1},y_{i}) + I(x_{i},y_{i+1}) + I(x_{i},y_{i-1}) - 4I(x_{i},y_{i}) $$ 写成矩阵形式就为 $$ I’’(x_i,y_i) = \begin{bmatrix} 0 & 1 & 0 \
    1 & -4 & 1 \
    0 & 1 & 0 \
    \end{bmatrix} * \begin{bmatrix} I(x_{i-1},y_{i-1}) & I(x_{i},y_{i-1}) & I(x_{i+1},y_{i-1}) \ I(x_{i-1},y_{i}) & I(x_{i},y_{i}) & I(x_{i+1},y_{i}) \ I(x_{i-1},y_{i+1}) & I(x_{i},y_{i+1}) & I(x_{i+1},y_{i+1}) \ \end{bmatrix} $$

  • 效果： 拉普拉斯算子处理渐变图的能力要强于Sobel算子

    PYTHON
    cv2.Laplacian(src, ddepth:cv2.CV_[, dst[, ksize:int[, scale[, delta[, borderType]]]]]) -> dst

Canny边缘检测

算法流程

$$
I_g = G * I
$$

  1. 利用Sobel算子，计算x,y方向的梯度 $$ \begin{aligned} I_{sx} = G_x * I_g \ I_{sy} = G_y * I_g \end{aligned} $$ 梯度强度 $$ I_s = \sqrt{I_{sx}^2 + I_{sy}^2} \approx |I_{sx}|+|I_{xy}| $$ 梯度方向 $$ \theta = \arctan (\frac{I_{sy}}{I_{sx}}) $$

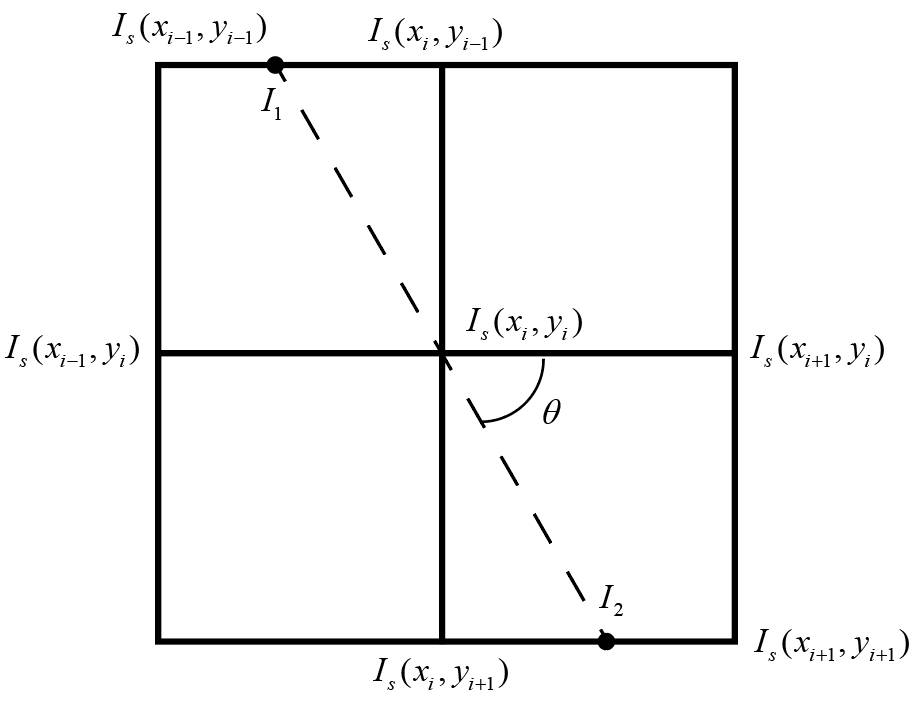

  2. 非极大值抑制：得到的 $I_s$ 非局部极大值，就全部舍弃掉。进行边缘预选 3. 线性差值法：对比 $I_s(x_i,y_i)$ 与 $I_1$ 、$I_2$ 的值，若 $I_s(x_i,y_i)$ 最大，则保留作为边界，否则舍弃掉。$I_1$ 、$I_2$ 根据 $\theta$ 进行插值计算。

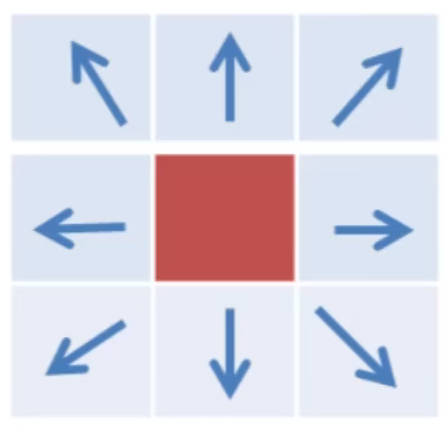

    1. 角度近似：将中心点周围的像素非为8个方向（$0^\circ、45^\circ、90^\circ$等），然后 $\theta$ 离哪个角度近，就用这个角度直线上的梯度值与中心点梯度进行比较，中心点最大就保留，否则舍弃。

  3. 双阈值检测：确定最终边缘

    • 梯度 > maxVal ：认为是边界像素
    • 梯度 < minVal ：绝对不是边界

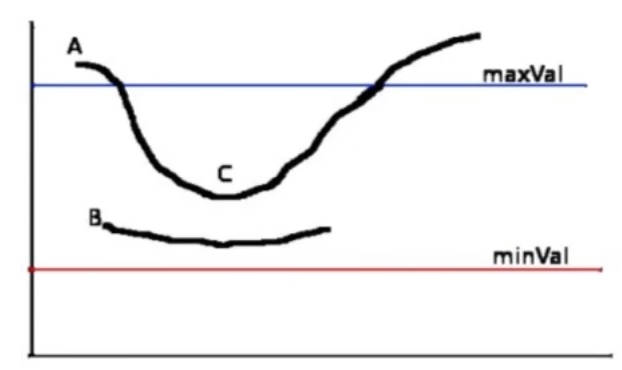

    • 梯度介于二者之间：判断当前像素是否和边界连着，若连着则保留，例如 C，否则舍弃掉，例如B

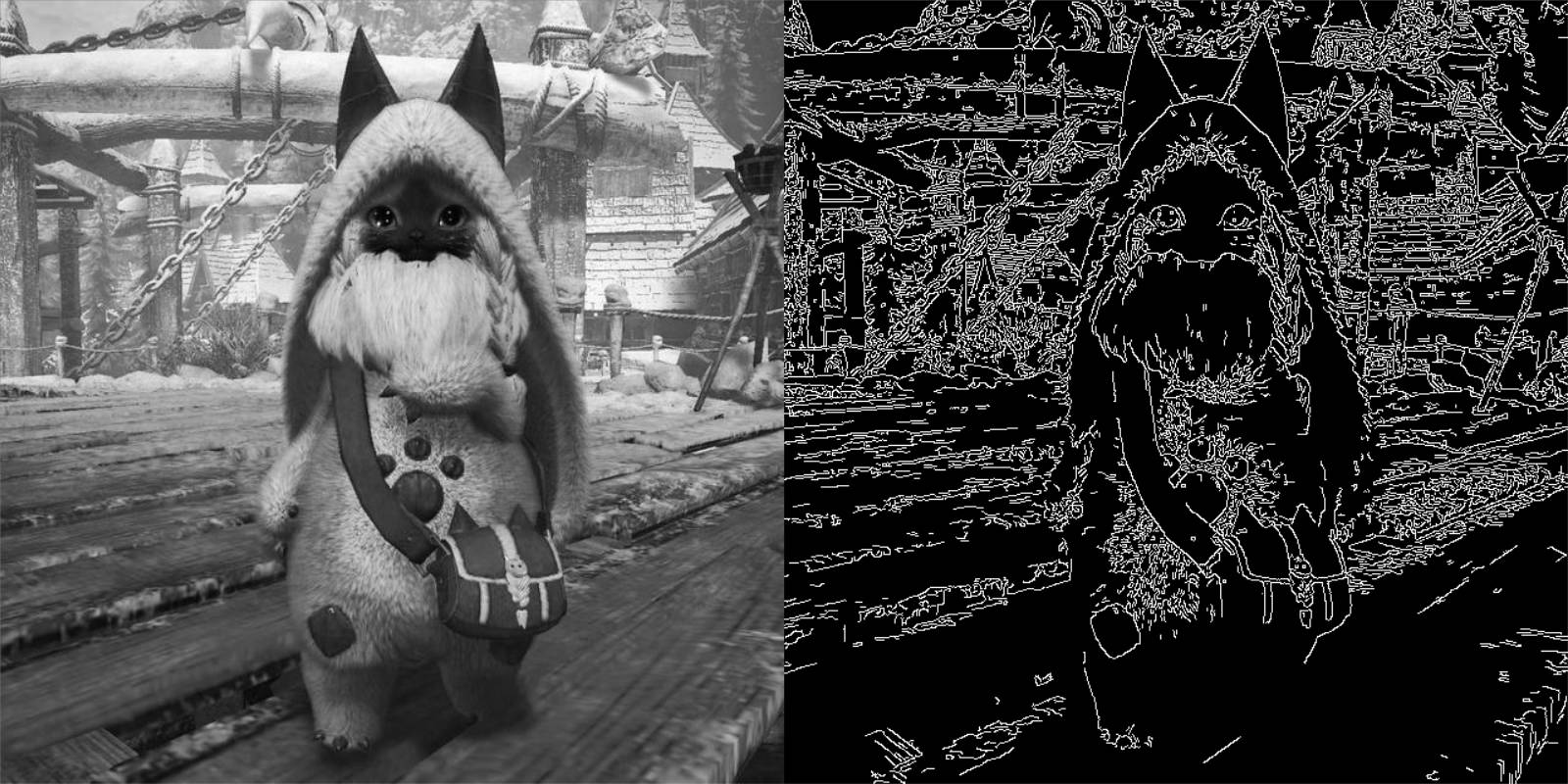

OpenCV 代码

PYTHON
#  threshold1：minVal
# threshold2：maxVal
cv2.Canny(image, threshold1, threshold2[, edges[, apertureSize[, L2gradient]]]) -> edges

附录：高斯滤波的叠加性

假设对图片依次做一次 $\sigma_1$ 、$\sigma_2$ 的卷积

$$I(x,y) = G(u,v;\sigma_2) * G(u,v;\sigma_1) * I(x,y)$$

根据「卷积结合律」

$$I(x,y) =\left[ G(u,v;\sigma_2) * G(u,v;\sigma_1) \right] * I(x,y)$$

因此，可以先计算高斯核 $G(u,v;\sigma_2) * G(u,v;\sigma_1)$ 的卷积结果，然后才对原图进行高斯滤波。

这里的高斯核是二维的，为了推导方便，下面主要对一维进行推导，推导结果对二维同理。一维高斯分布

$$f(x;\sigma) = \frac{1}{\sigma \sqrt{2 \pi}} e^{-\frac{x^2}{2 \sigma^2}}$$

标准差分别为 $\sigma_1$ 与 $\sigma_2$ 的高斯分布进行卷积

$$\begin{aligned} f(t;\sigma_1) * f(t;\sigma_2) = \int_{- \infin}^{+\infty} f(\tau;\sigma_1) f(t-\tau;\sigma_2) d \tau \end{aligned}$$

根据傅里叶变换卷积定理，可将卷积变为乘积计算

$$\begin{array}{l} F\left[f_{1}(t) * f_{2}(t)\right]=\int_{-\infty}^{+\infty}\left[\int_{-\infty}^{+\infty} f_{1}(\tau) f_{2}(t-\tau) d \tau\right] e^{-j w t} d t \\ =\int_{-\infty}^{+\infty} f_{1}(\tau)\left[\int_{-\infty}^{+\infty} f_{2}(t-\tau) e^{-j w t} d t\right] d \tau \\ =\int_{-\infty}^{+\infty} f_{1}(\tau) F_{2}(w) e^{-j w \tau} d \tau \\ =F_{2}(w) \int_{-\infty}^{+\infty} f_{1}(\tau) e^{-j w \tau} d \tau \\ =F_{2}(w) F_{1}(w) \end{array}$$

上式就为

$$F[ f(t;\sigma_1) * f(t;\sigma_2) ] = F(t;\sigma_1) F(t;\sigma_2)$$

现在就只需要带入高斯分布傅里叶变换即可

$$F(w) = e^{-\frac{1}{2} w^2 \sigma^2}$$
高斯分布的傅里叶变换
$$\begin{aligned} 令： a &= \frac{1}{2\sigma^2}\\ F(f(x;\sigma)) &= \int_{-\infty}^{+\infty} f(x;\sigma) e^{-j w x} d x \\ &= \frac{1}{\sigma \sqrt{2 \pi}} \int_{-\infty}^{+\infty} e^{-a x^{2}} e^{-j w x} d x \end{aligned}$$

继续求解积分

$$\begin{aligned} &= \int_{-\infty}^{+\infty} e^{-a x^{2}} e^{-j w x} d x \\ &= \int_{-\infty}^{+\infty} e^{-a x^{2} -j w x} d x \\ &= \int_{-\infty}^{+\infty} e^{-(\sqrt a x + \frac{jw}{2\sqrt{a}})^2 -\frac{w^2}{4a}} d x \\ 令：u&= \sqrt a x + \frac{jw}{2\sqrt{a}} \\ &= e^{ -\frac{w^2}{4a}} \int_{-\infty}^{+\infty} e^{-u^2} \frac{1}{\sqrt{a}} du \\ &= e^{ -\frac{w^2}{4a}} \sqrt{\frac{\pi}{a}} \end{aligned}$$

积分计算公式 。积分结果回代

$$\begin{aligned} &= \frac{1}{\sigma \sqrt{2 \pi}} \int_{-\infty}^{+\infty} e^{-a x^{2}} e^{-j w x} d x \\ &= \frac{1}{\sigma \sqrt{2 \pi}} e^{ -\frac{w^2}{4a}} \sqrt{\frac{\pi}{a}} \\ 回代a：&= \frac{1}{\sigma \sqrt{2 \pi}} \sigma\sqrt{2\pi} e^{-\frac{1}{2} w^2 \sigma^2} \\ &=e^{-\frac{1}{2} w^2 \sigma^2} \end{aligned}$$

通过傅里叶变换可以求解得

$$\begin{aligned} F[ f(t;\sigma_1) * f(t;\sigma_2) ] &= F(t;\sigma_1) F(t;\sigma_2) \\ &= e^{-\frac{1}{2} w^2 \sigma_1^2}e^{-\frac{1}{2} w^2 \sigma_2^2} \\ &= e^{-\frac{1}{2} w^2 (\sigma_1^2 + \sigma_2^2)}\\ &= F[f(t;\sqrt{\sigma_1^2 + \sigma_2^2})] \end{aligned}$$

[!note|style:flat] 对图片依次进行 $\sigma_1$ 与 $\sigma_2$的高斯滤波后，其结果与直接进行 $\sqrt{\sigma_1^2 + \sigma_2^2}$ 的结果等价。

$$ G(u,v;\sigma_2) * G(u,v;\sigma_1) = G(u,v;\sqrt{\sigma_1^2 + \sigma_2^2}) $$
