项目
-
思路：
- 得到两张图片的点匹配关系
- 通过 RANSAC算法计算透视变换矩阵：直接调用函数
findHomography - 对目标图片进行透视变换，然后与另外一张图片合并
img1 = cv2.imread('./asset/part1.jpg')
img2 = cv2.imread('./asset/part2.jpg')
# 计算特征
kps1,des1 = siftDetectAndCompute(img1)
kps2,des2 = siftDetectAndCompute(img2)
# 匹配
matchs = knnMatch(des1,des2)
# 至少 4 对才能计算出透视变换矩阵；RANSAC算法采样还要多要一点
if (len(matchs) > 4):
srcPoints = []
dstPoints = []
# 配对点的位置
for match in matchs:
srcPoints.append(kps1[match.queryIdx].pt)
dstPoints.append(kps2[match.trainIdx].pt)
# 类型转换
srcPoints = np.float32(srcPoints)
dstPoints = np.float32(dstPoints)
# ransacReprojThreshold：
# findHomography(srcPoints, dstPoints[, method[, ransacReprojThreshold[,
# mask[, maxIters[, confidence]]]]]) -> retval, mask
h,mask = cv2.findHomography(srcPoints, dstPoints,cv2.RANSAC,4)

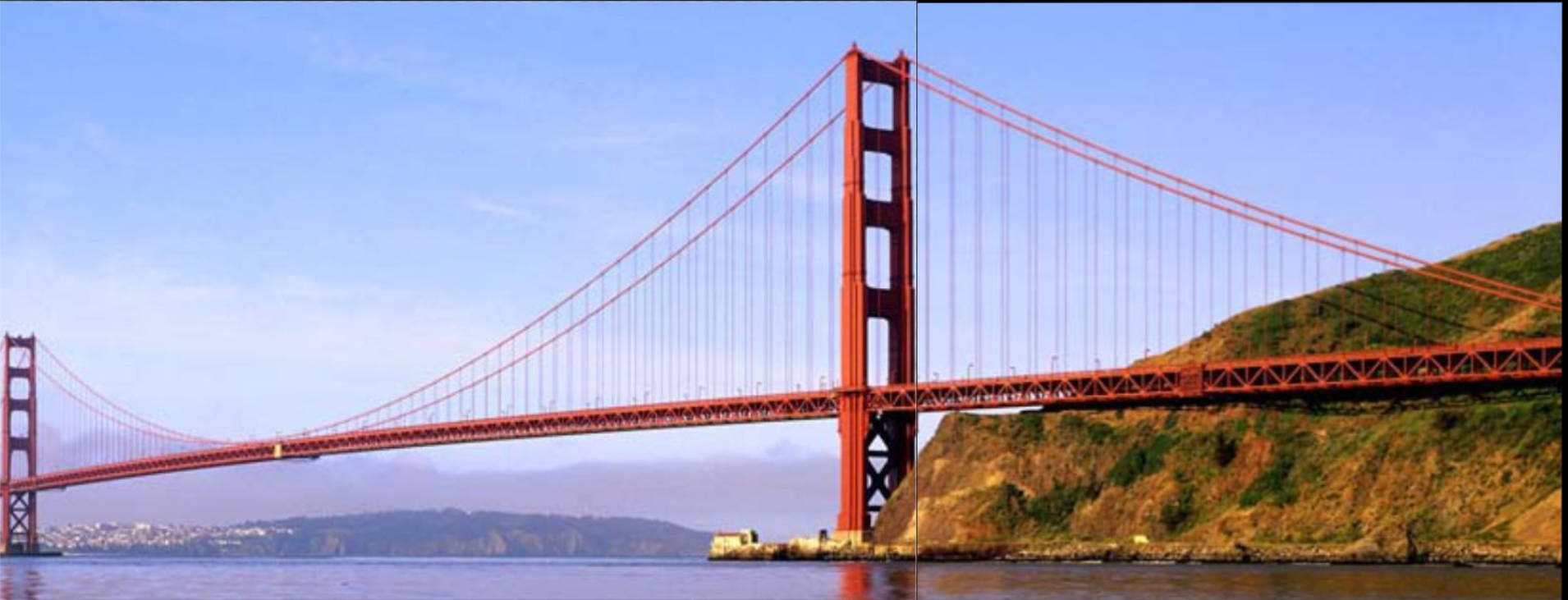

# 合并图片
imgres = cv2.warpPerspective(img1,h,(img1.shape[1] + img2.shape[1],max(img1.shape[0],img2.shape[0])))
imgres[0:img2.shape[0],0:img2.shape[1]] = img2img1 = cv2.imread('./asset/part1.jpg')
img2 = cv2.imread('./asset/part2.jpg')
# 计算特征
kps1,des1 = siftDetectAndCompute(img1)
kps2,des2 = siftDetectAndCompute(img2)
# 匹配
matchs = knnMatch(des1,des2)
# 至少 4 对才能计算出透视变换矩阵；RANSAC算法采样还要多要一点
if (len(matchs) > 4):
srcPoints = []
dstPoints = []
# 配对点的位置
for match in matchs:
srcPoints.append(kps1[match.queryIdx].pt)
dstPoints.append(kps2[match.trainIdx].pt)
# 类型转换
srcPoints = np.float32(srcPoints)
dstPoints = np.float32(dstPoints)
# ransacReprojThreshold：
# findHomography(srcPoints, dstPoints[, method[, ransacReprojThreshold[,
# mask[, maxIters[, confidence]]]]]) -> retval, mask
h,mask = cv2.findHomography(srcPoints, dstPoints,cv2.RANSAC,4)
# 合并图片
imgres = cv2.warpPerspective(img1,h,(img1.shape[1] + img2.shape[1],max(img1.shape[0],img2.shape[0])))
imgres[0:img2.shape[0],0:img2.shape[1]] = img2
-
ransacReprojThreshold：当进行转换矩阵计算时，RANSAR 算法区分内点与外点的阈值。 $$ |X_{dst} - HX_{src}| > threshold $$$X_{dst}$ 与 $X_{src}$ 是一对匹配点；$H$ 为RANSAC算法得到的转换矩阵。当满足上述关系时，就认为 $X_{dst}$ 与 $X_{src}$ 是异常匹配关系（外点）。
附录：RANSAC算法
介绍
-

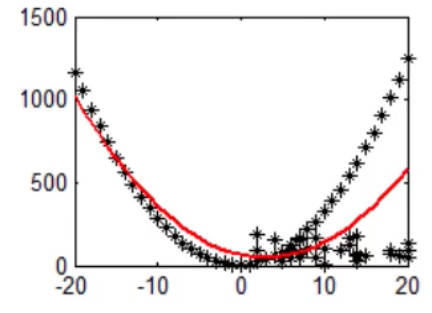

解决问题： 当利用 最小二乘法 处理多样本拟合问题时，最小二乘会受到噪点的干扰。
-
RANSAC算法： RANSAC通过反复选择数据中的一组随机子集来进行目的计算，例如最小二乘运算（RANSAC算法只利用了部分样本，而最小二乘是直接用全部样本）。重复多次后，选择结果最好的模型。
-
RANSAC作用： 主要解决样本中的外点问题。
- 外点：一般为数据中的噪声，比如说匹配中的误匹配和估计曲线中的离群点。
算法流程
-

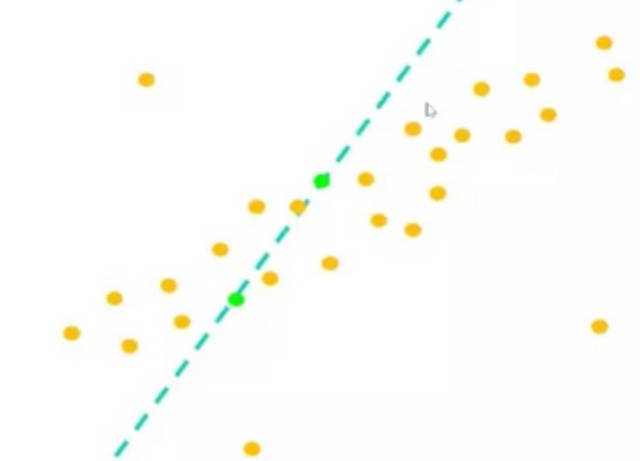

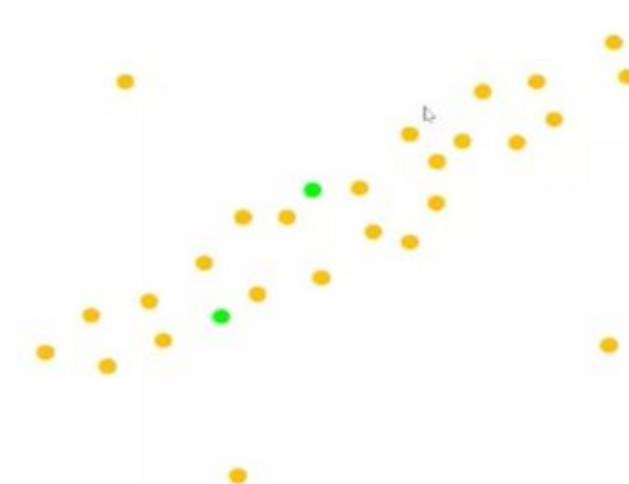

使用这个数据集来计算出数据模型：通过两点计算直线方程
-

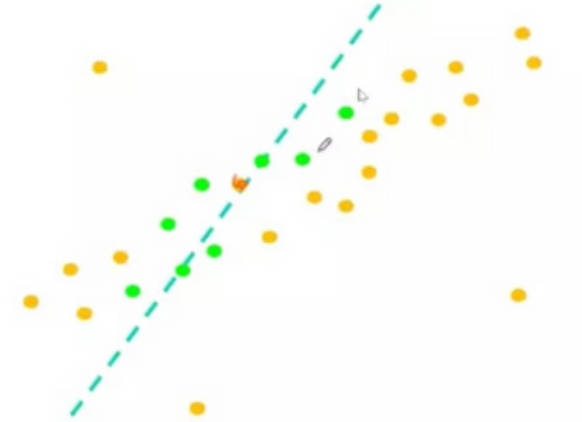

将所有数据带入这个模型，计算出「内点」的数目：上述模型能够正确描述的点（绿色的）
-

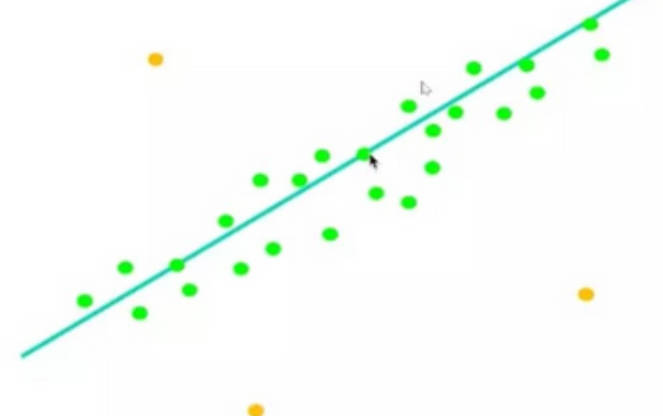

重复上述步骤m次，然后从中选择出「内点」数组最多的模型
参数确定
内点占据样本比列
$$p = \frac{n_{in}}{n_{in} + n_{out}}$$
每次选择 k 个样本，选中一个外点的概率
$$1 - p^k$$
M 次重复样本都包含外点的概率，即模型计算错误的概率
$$(1-p^k)^M$$
样本都是内点的概率，即模型计算正确的概率
$$z = 1 - (1-p^k)^M$$
重复次数就为
$$M = \frac{log(1 - z)}{log(1-p^k)}$$
