案例说明

• 目的： 识别出图片的数字
• 思路： 首先准备一个数字模板，然后通过模板匹配算法与图片中数字进行对比，进而识别出每个数字。
• 案例项目工程

具体流程

模板

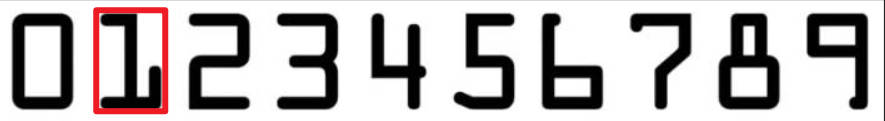

• 目标： 将模板中的数字分别截取出来。
• 思路：
  1. 抓取图片中的外轮廓，并生成外轮廓的外接矩形
  2. 根据外接轮廓的x坐标值，对外轮廓进行排序，这样就能知道每个数字对应的轮廓
  3. 知道了数字与轮廓的对应关系，就又能根据外接矩形坐标，对图片中的数字进行截取



目标图像

• 目标： 将图片中的数字部分提取出来

• 思路：

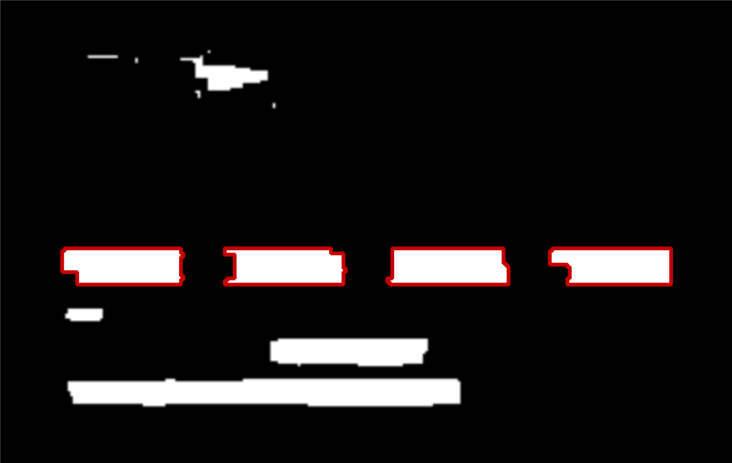

  1. 进行形态学、高通滤波（提取轮廓）、低通滤波（去噪）等操作，得到下图。其目的是为了「将数字区域」全部涂抹成「块」



  2. 对上图进行轮廓检测，检索出「数字区域」的轮廓。需要对轮廓进行筛选，可以通过轮廓的长宽比、周长、面积等特征。



  3. 对筛选的轮廓进行排序，排序方法同模板处理
  4. 通过轮廓外接矩形，对「数字区域」进行截取
  5. 有了「数字区域」，又能同模板处理，拆解出一个数字的图片
  6. 输入的数字图片与模板图片进行「模板匹配」，就检索出各个输入图片的数字
