网络结构

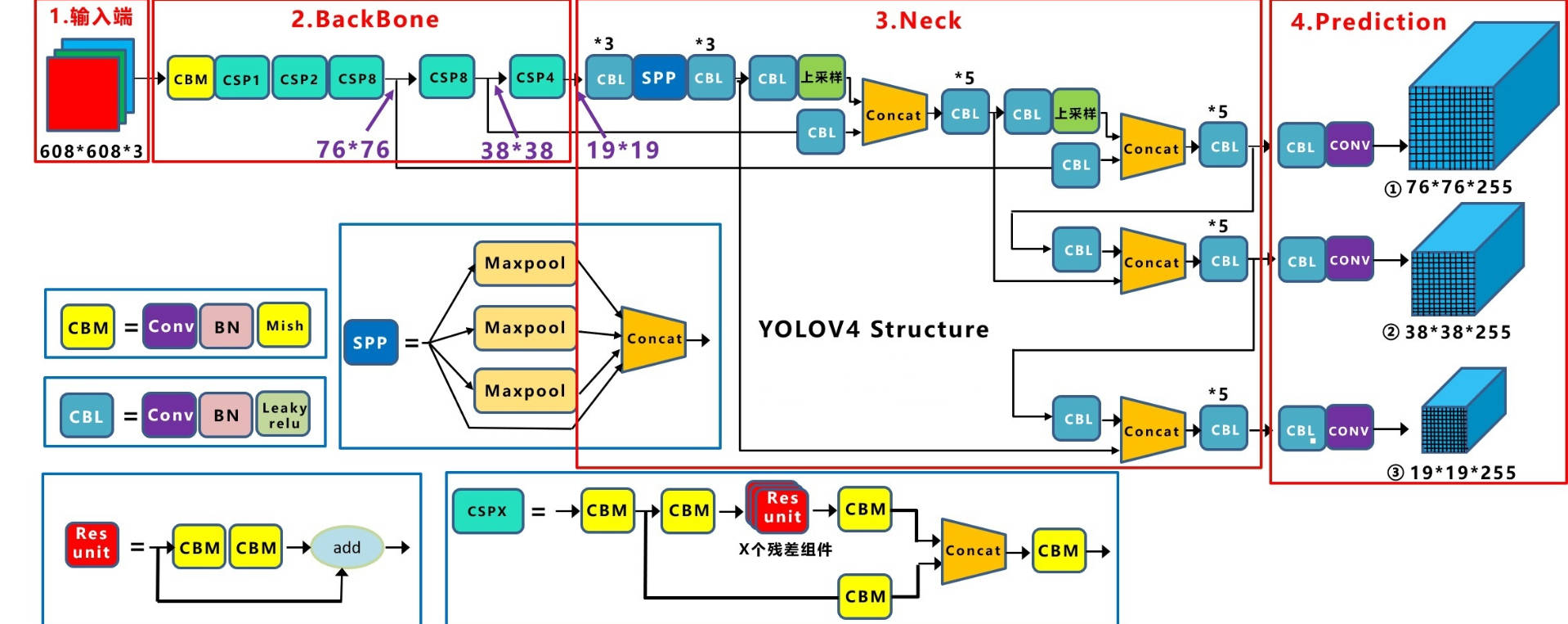

网络模型
- backbone 网络的组成单元不再是 RES 模块，而是 CSP 模块；
- backbone 网络的输出会经过一个 SPP 模块；
- Neck 部分则借鉴了 PAN 模块
CSP 模块
-

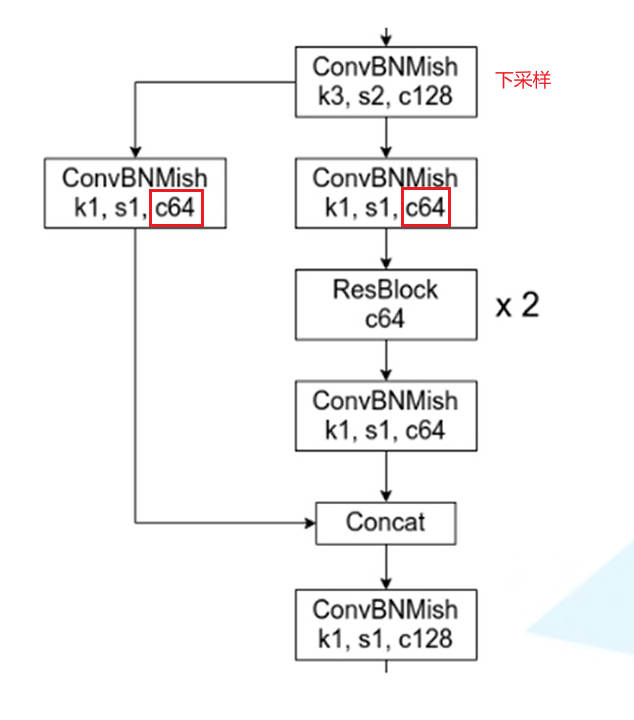

CSP 结构：
其中 Mish 表示的是 Mish 激活函数
$$ Mish(x) = x \tanh(\ln(1 + e^x)) $$
-
优点：
- 减少了内存消耗
- 加快计算速度
PAN 模块
-

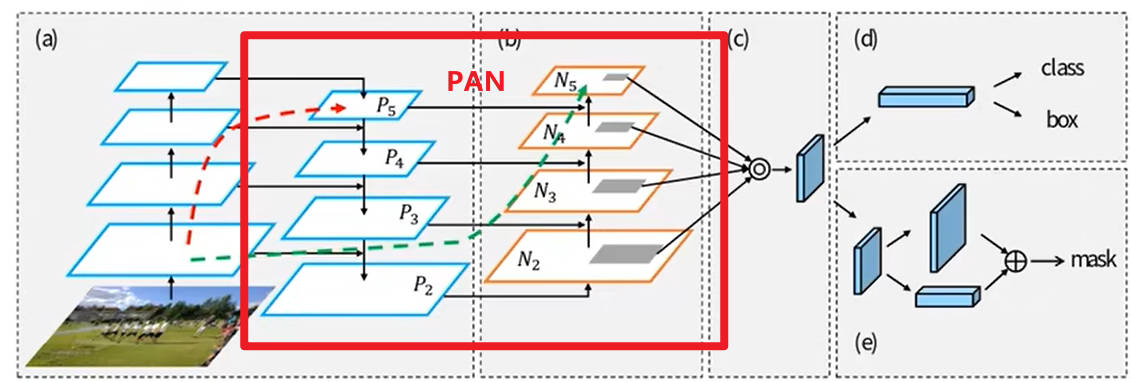

PAN 模块： 先对主干网络从上到下进行特征融合，之后再从下到上进行特征融合得到预测结果
-

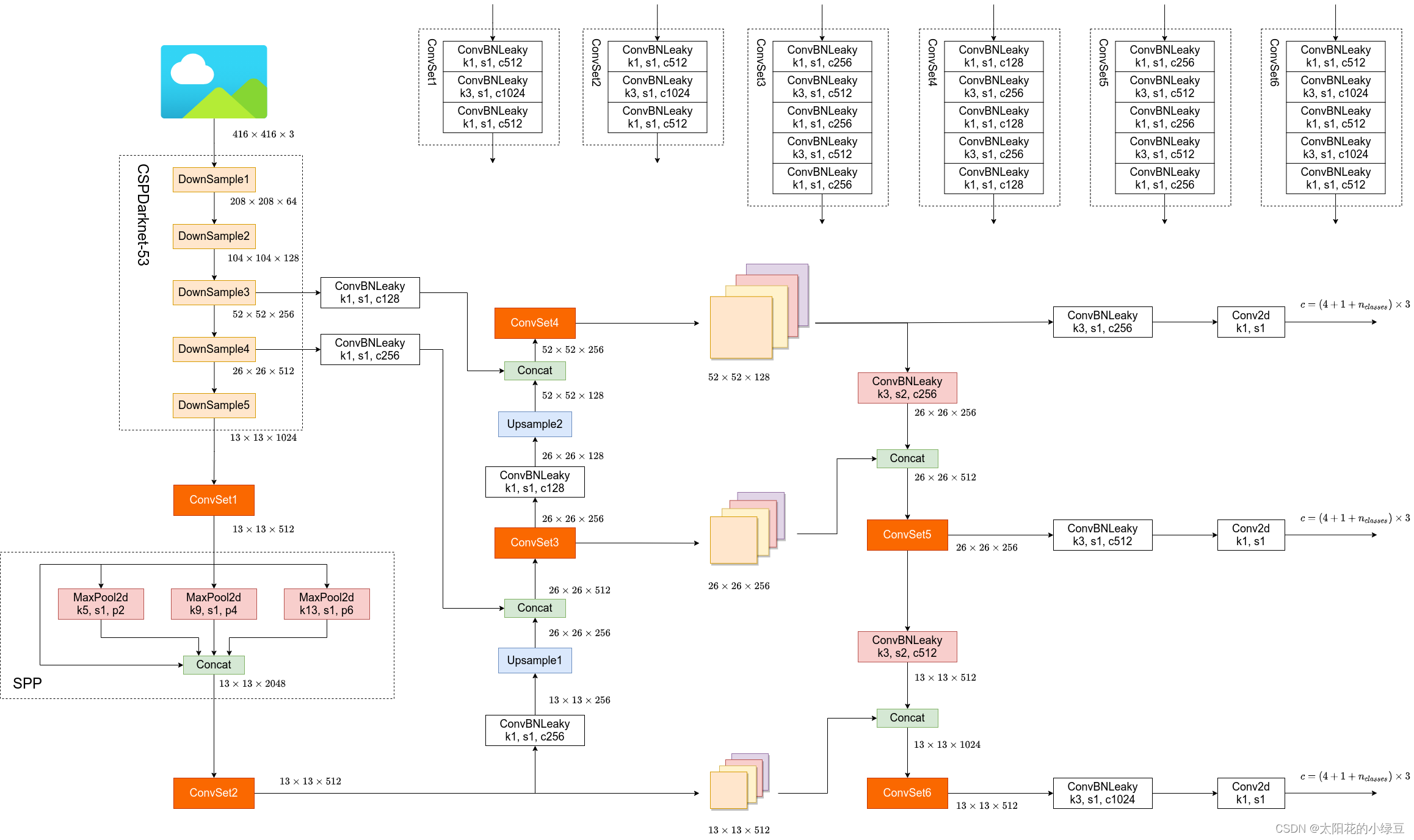

YOLO V4 中的实现： 在原来 v3 预测网络的结构上，又进行了一次特征层融合，最终得到最后的输出结果。
预测框中心坐标改进

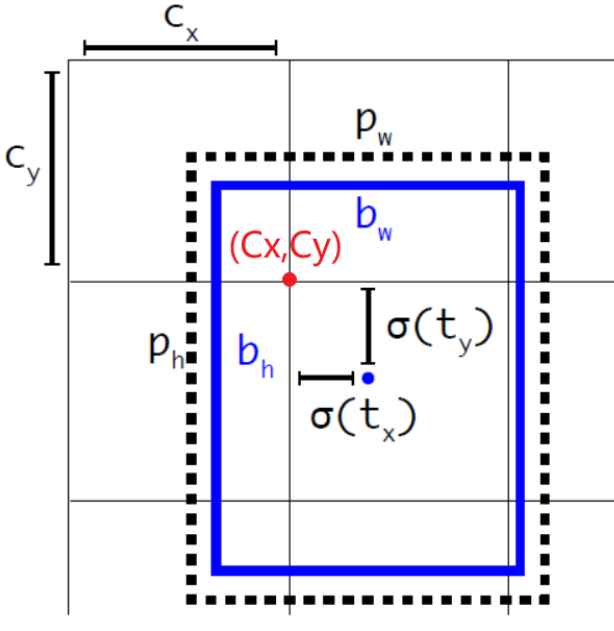

外接矩形框中心点坐标为：
在 v2 与 v3 版本中，利用 $\sigma (x)$ 函数来约束 $t_x,t_y$ ，约束后的取值范围为 $(0,1)$。当 $x \rArr + \infin$ 时，$\sigma(x) = 1$；当 $x \rArr - \infin$ 时，$\sigma(x) = 0$，这就导致Ground True Box的中心点在网格边界上时，模型预测困难。 为了解决该问题，在 v4 中将约束后的取值范围进行拓宽，外接矩形框中心点坐标修改为
一般对于 $S$ 的取值为，$S = 2$
经过上述公式进行约束后，取值范围就变为 $(-0.5,1.5)$，就解决了取值范围的问题。
正样本改进
v3 版本缺点

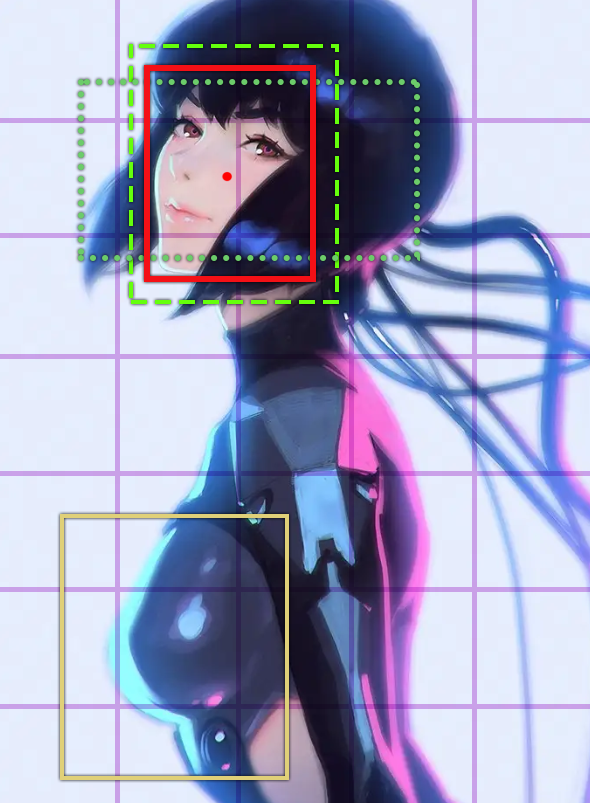

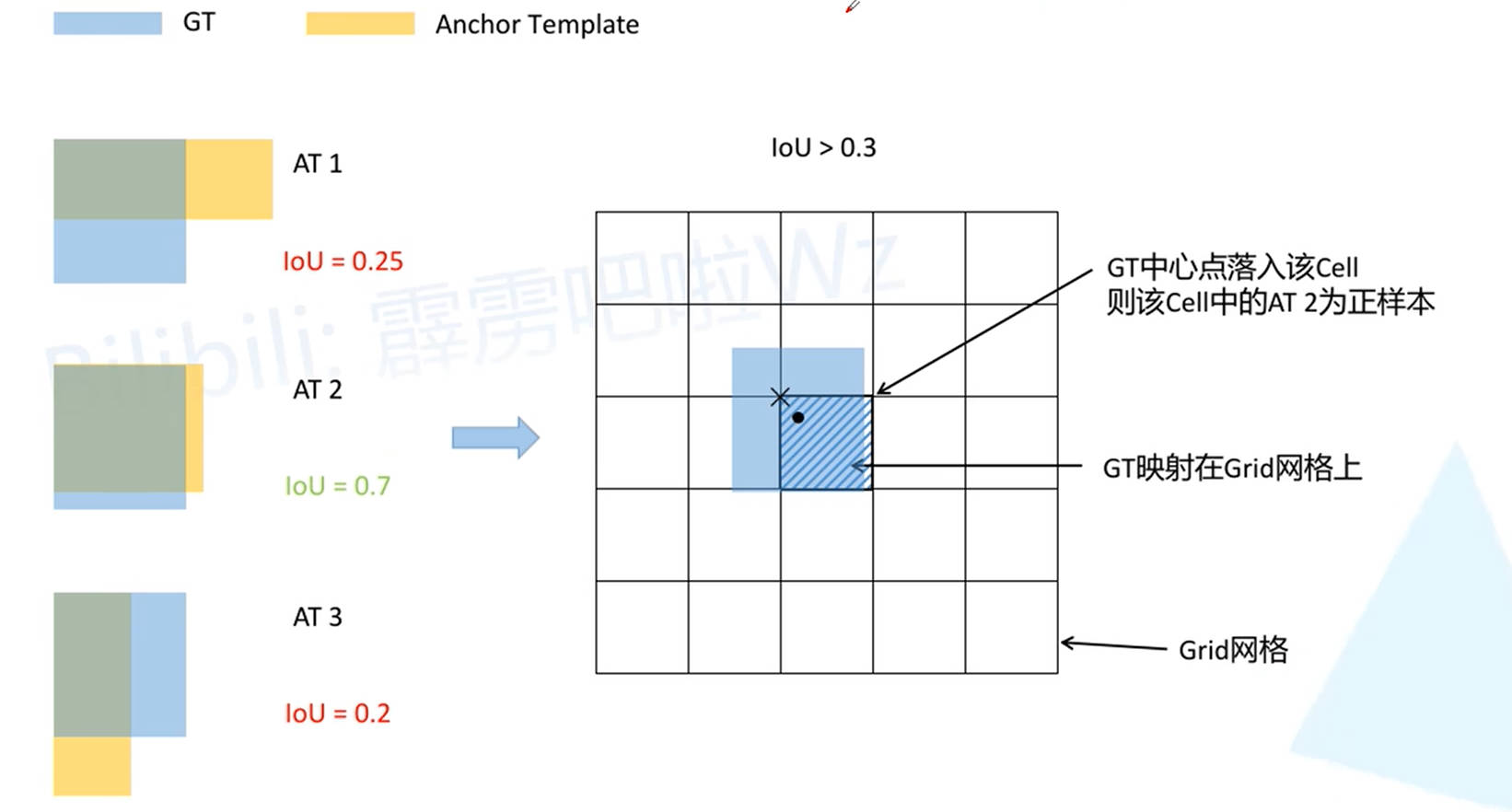

在 v3 版本中，假设 Ground True Box 与 Anchor Box 中心重合，然后计算 IOU ，并根据 IOU 结果来确定 Ground True Box 与哪个 Anchor Box 所对应，将 IOU 最大的Anchor Box 视为 Ground True Box 的预选框，即正样本（虚线框），而 IOU 大于阈值，但并非最大值的 Anchor Box （点虚线框） 则舍弃，并不参与损失计算。这就使得一个 Ground True Box 只与模型中的一个预测结果所对应。
从上述 Ground True Box 与 Anchor Box 的匹配规则中可以看出：对于最终预测结果而言，正样本的数量是远小于负样本数量的。为了提高正样本的数量，v4 对匹配规则进行改进。
v4 版本改进

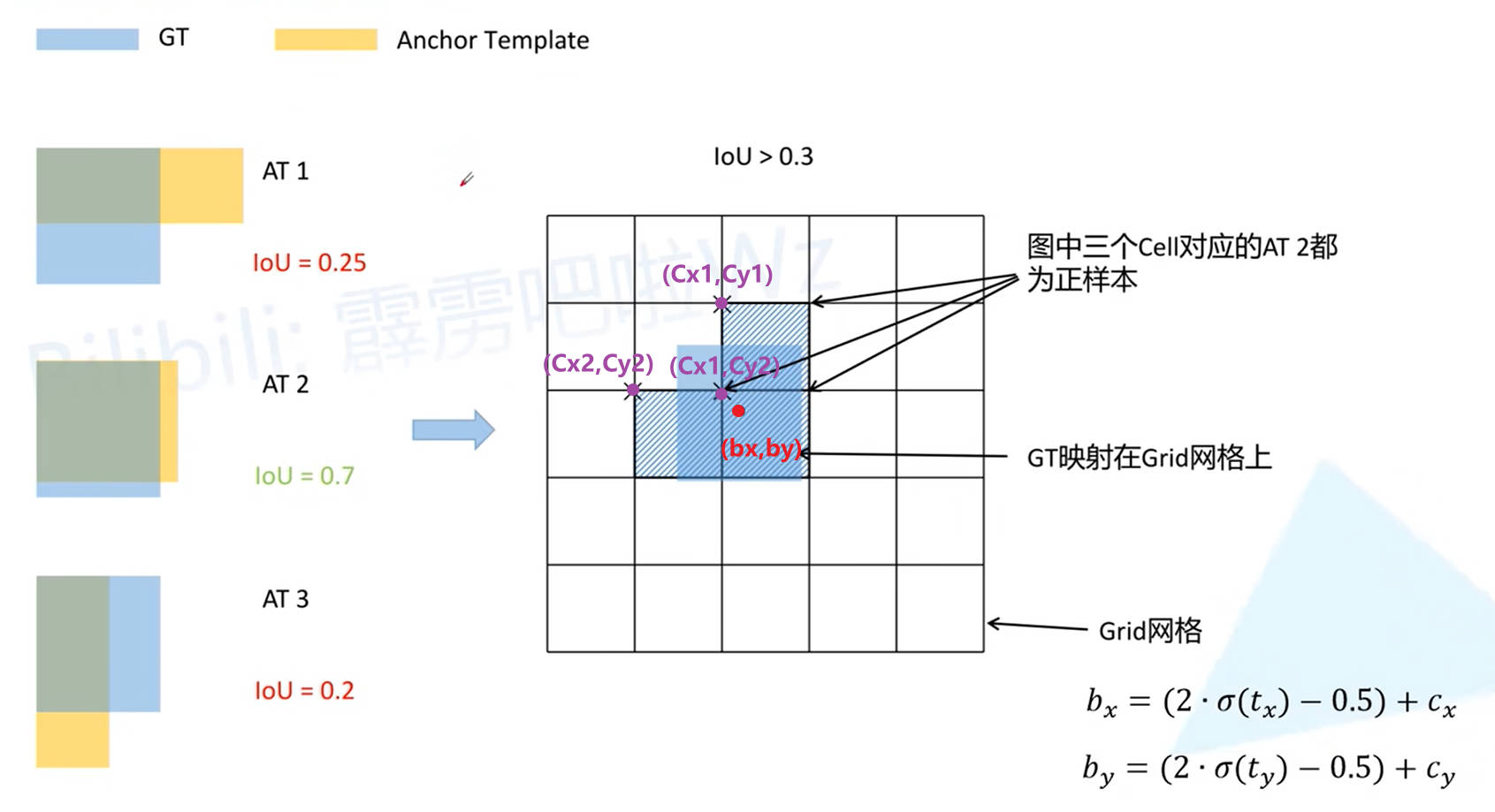

Box 中心点约束取值范围的扩大： $(0,1)$ 扩展为 $(=0.5,1.5)$ ，这就使得一个 $(b_x,b_y)$ 坐标可以通过不同的 $(c_x,c_y)$ 进行表示。例如上图中的 $(b_x,b_y)$
- 根据 v3 版本的定义，$(b_x,b_y)$ 肯定可以通过 $(c_{x1},c_{y2})$ 进行描述
- 由于 $b_y < c_{y1} + 1.5$，$(b_x,b_y)$ 也可以通过 $(c_{x1},c_{y1})$ 进行描述
- 由于 $b_x < c_{x2} + 1.5$，$(b_x,b_y)$ 也可以通过 $(c_{x2},c_{y2})$ 进行描述
因此，一个 Ground True Box 可以对应预测结果中三个位置的单元格。 至于三个单元格中，哪个 Anchor Box 与 Ground True Box 先对应，则和 v3 版本一样，还是根据 IOU 进行匹配， 但是不同于 v3 版本，在 v4 中，认为所有 IOU 大于阈值的 Anchor Box 对应的预测结果均是与 Ground True Box 对应的正样本。 经过上述处理，正样本数量得到了扩充。

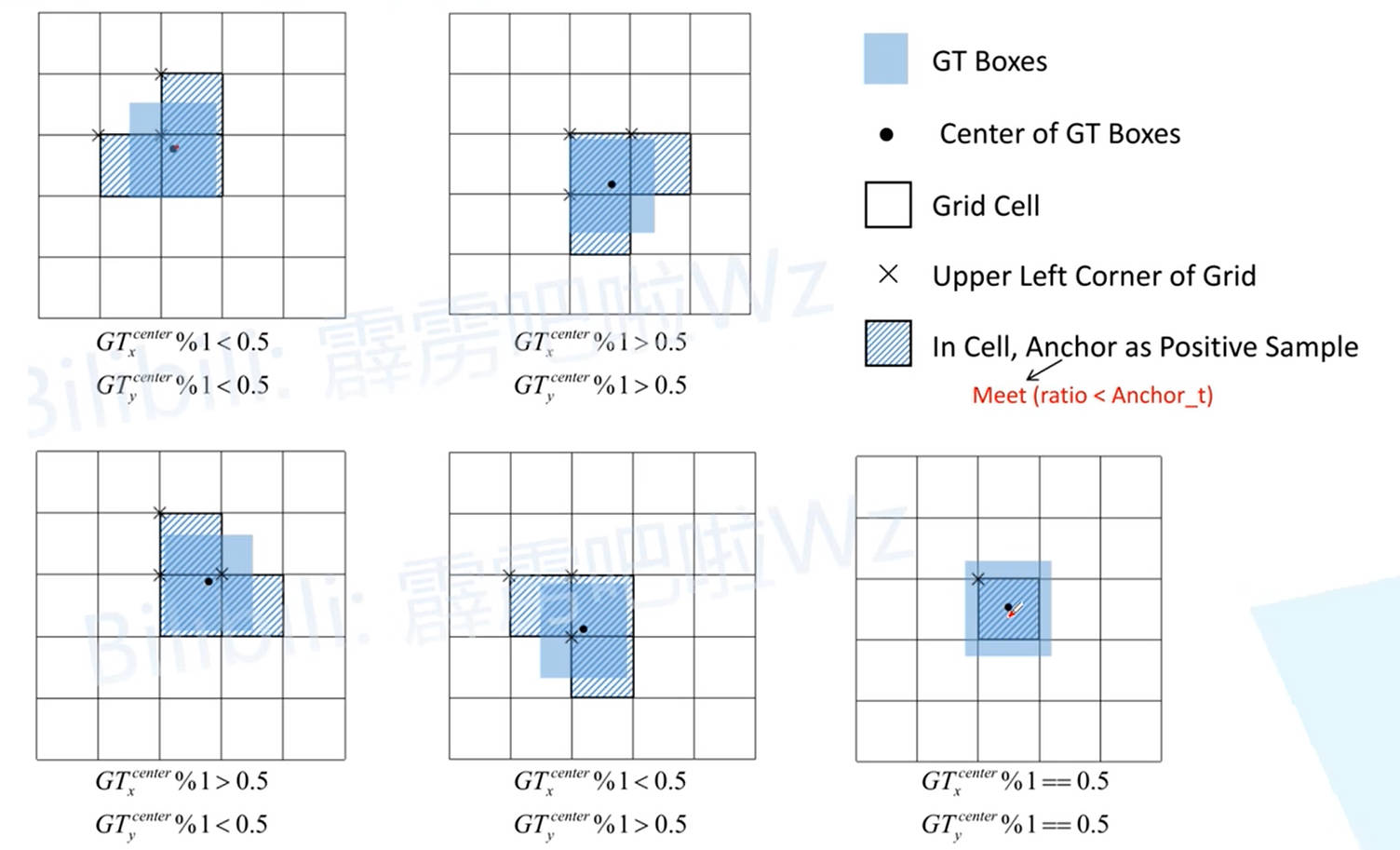

上文只讨论了 Ground True Box 与网格中单元格的一种匹配情况，还有其他不同的匹配情形：
